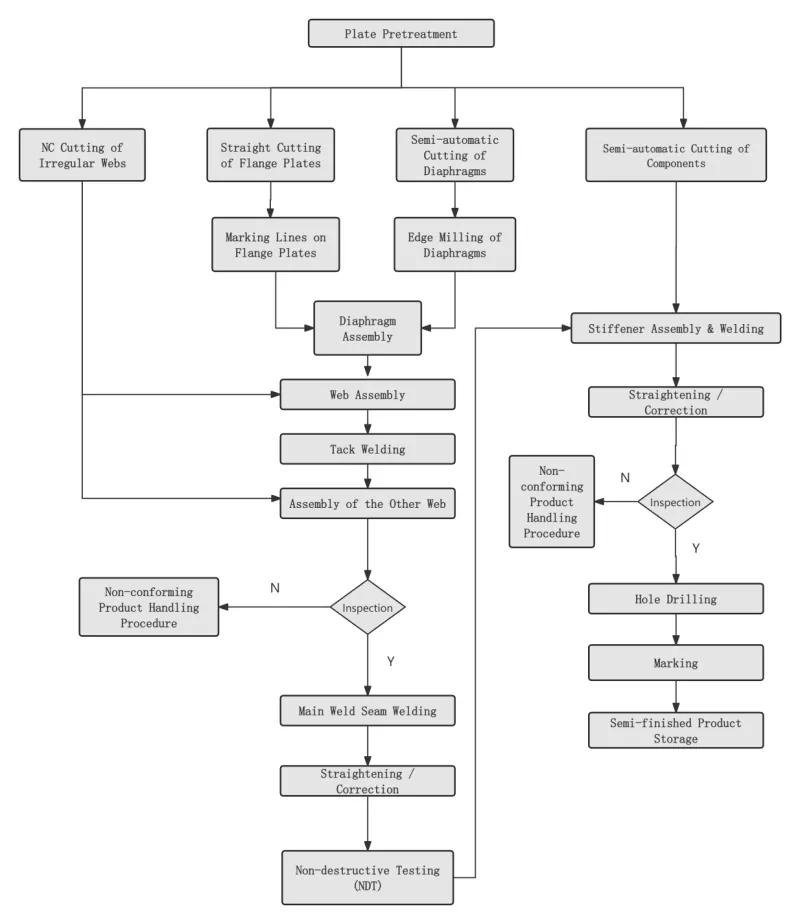

Fluss tal-Ipproċessar tal-Kolonna tal-Kaxxa tal-Istruttura tal-Azzar tal-EIHE & Kisbiet tal-Applikazzjoni tal-Inġinerija

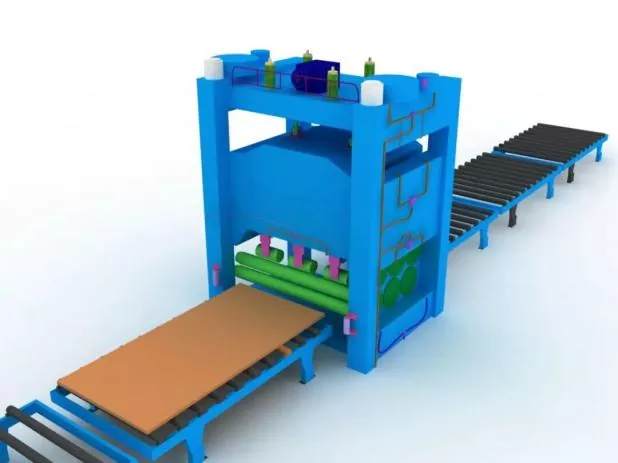

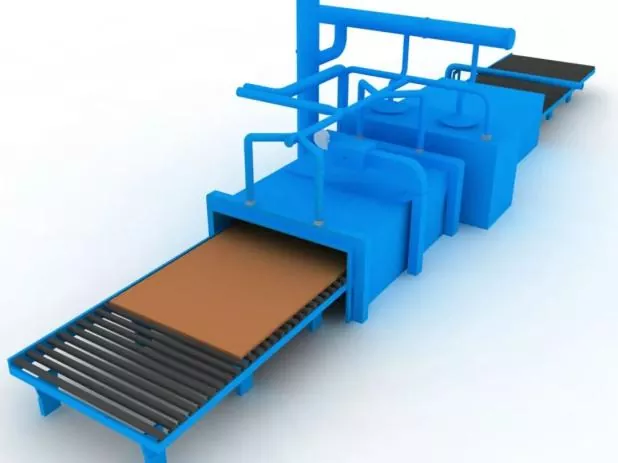

Pass 1 Trattament minn qabel tal-wiċċ tal-pjanċa tal-azzar

Imwettaq skont ir-rekwiżiti tad-disinn jew tal-proċess qabel l-iblanking tal-pjanċa tal-azzar.

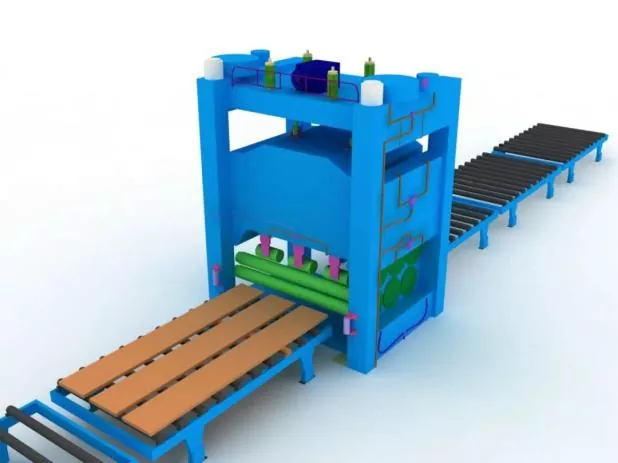

Pass 2 Iddrittar tal-Pjanċa tal-Azzar

L-iddrittar ġenerali għandu jsir wara t-trattament minn qabel tal-pjanċa tal-azzar biex tiġi żgurata l-eżattezza tal-blanking u ttaffi l-istress residwu intern tal-pjanċa tal-azzar.

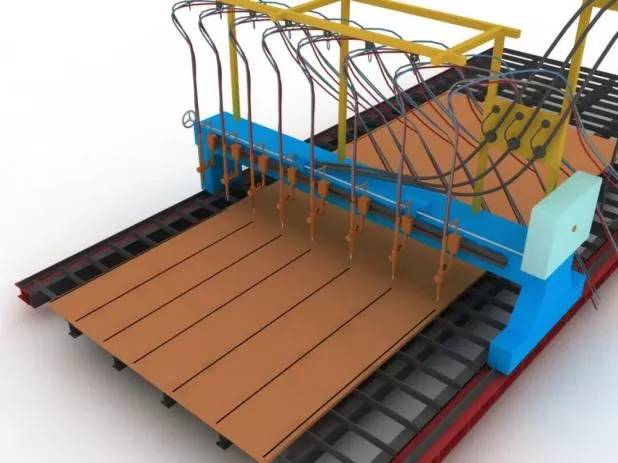

Pass 3 Qtugħ u Blanking tal-Partijiet

Qabel ma taqta ', aġġusta l-magna tat-tqattigħ, ikkonferma l-mudell taż-żennuna, u ċċekkja l-istabbiltà tal-pressjoni tal-arja.

Waqt it-tqattigħ, saħħan minn qabel il-ħjata tat-tqattigħ tal-pjanċa tal-azzar l-ewwel, u tikkontrolla b'mod strett il-veloċità tat-tqattigħ.

Pass 4 Iddrittar Sekondarju tal-Partijiet

Imwettaq wara l-iblanking tal-pjanċa tal-azzar biex tiġi żgurata l-eżattezza tal-assemblaġġ u tnaqqas l-istress residwu intern tal-pjanċi tal-azzar.

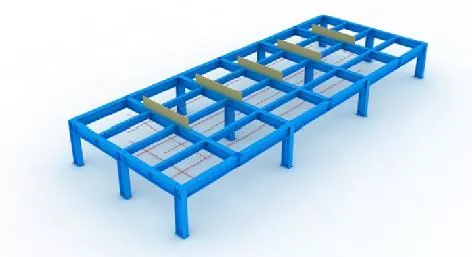

Pass 5 L-issettjar tal-jigs u l-linji tat-tqassim

Qabel l-assemblaġġ, il-linji tat-tqassim u l-jigs għandhom jiġu stabbiliti l-ewwel.

Waqt l-installazzjoni tal-jig, il-livell orizzontali tal-ftuħ ta 'fuq għandu jiġi żgurat, u għandhom jiġu ggarantiti riġidità u saħħa suffiċjenti.

Il-ġigs u l-linji tat-tqassim kollha jistgħu jintużaw biss wara li jkunu spezzjonati u approvati minn persunal nominat.

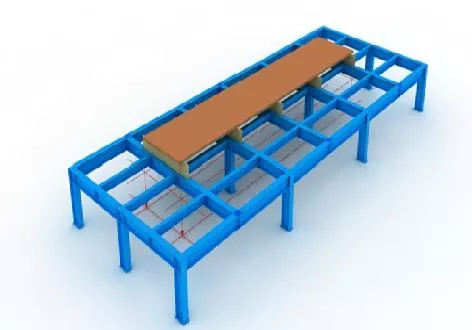

Pass 6 Pożizzjonament tal-Panew t'isfel

Pożizzjonat preċiżament minn plumb bob u linji ta 'tqassim.

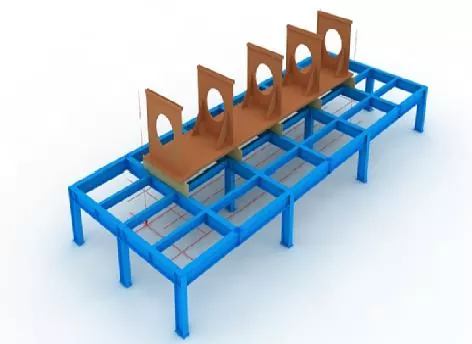

Pass 7 Assemblaġġ tad-Dijaframma

Qabel l-assemblaġġ tad-dijaframmi, immarka linji ta 'pożizzjonament fuq il-pannell t'isfel, u neħħi s-sadid li jżomm f'wiċċ l-ilma fuq iż-żewġ naħat tal-linji b'rota tat-tħin.

Wara li d-dijaframmi jitwaħħlu, waħħalhom permezz ta 'wweldjar ta' tack.

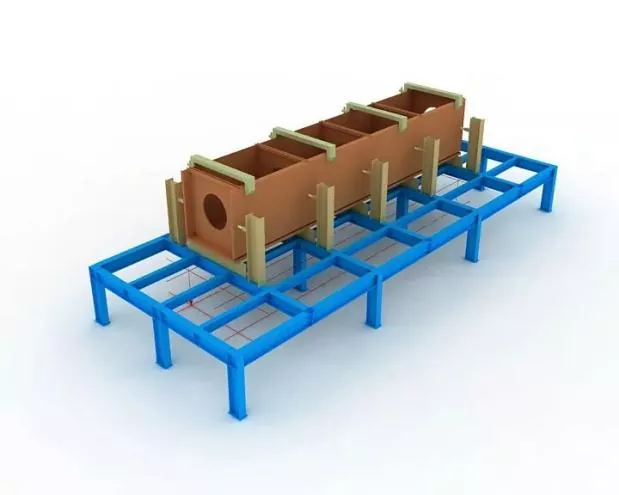

Pass 8 Assemblaġġ tal-Web

Wara li l-web tiġi mmuntata u kkwalifikata, għaqqadha sewwa kontra d-dijaframma b'ġakk, imbagħad waħħalha permezz ta 'wweldjar ta' tack.

Pass 9 Assemblaġġ tal-Panew ta' Fuq

Imla l-pożizzjonament preċiż tal-pannell ta 'fuq bil-plumb bob, imbagħad waħħal b'iwweldjar ta' tack.

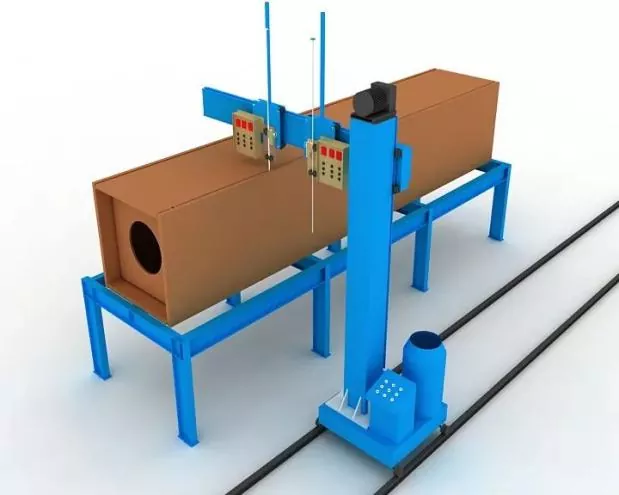

Pass 10 Iwweldjar Elettroslag tad-Dijaframma

L-iwweldjar b'elettrogaga b'ġenb wieħed huwa adottat għad-dijaframmi.

Il-kmiem tar-ram għall-bidu u t-tifi tal-ark għandhom jiġu installati fil-fetħiet ta 'fuq u t'isfel tat-toqob tal-iwweldjar tal-elettrogagazza waqt l-iwweldjar.

Il-kurrent u l-vultaġġ tal-iwweldjar għandhom jiġu kkontrollati b'mod strett matul il-proċess tal-iwweldjar, u għandha tingħata attenzjoni biex tiġi osservata l-bidla tal-kulur taż-żona tal-iwweldjar tal-elettrogagazza fuq il-web.

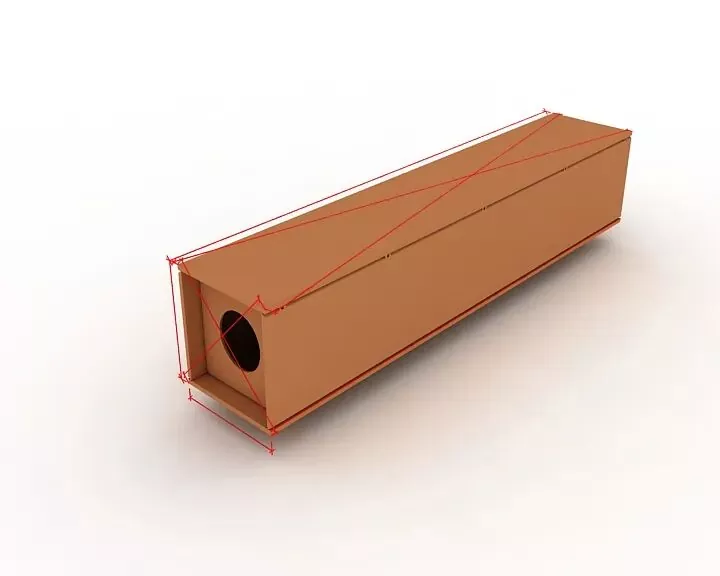

Pass 11 Spezzjoni Ġenerali

Waqt l-ispezzjoni, tiffoka fuq il-verifika jekk it-tul tal-komponent, id-dimensjonijiet djagonali u d-dimensjonijiet tas-sezzjoni tat-tarf jissodisfawx ir-rekwiżiti tad-disinn u l-ispeċifikazzjoni, u jikkoreġu l-partijiet kollha barra mit-tolleranza.

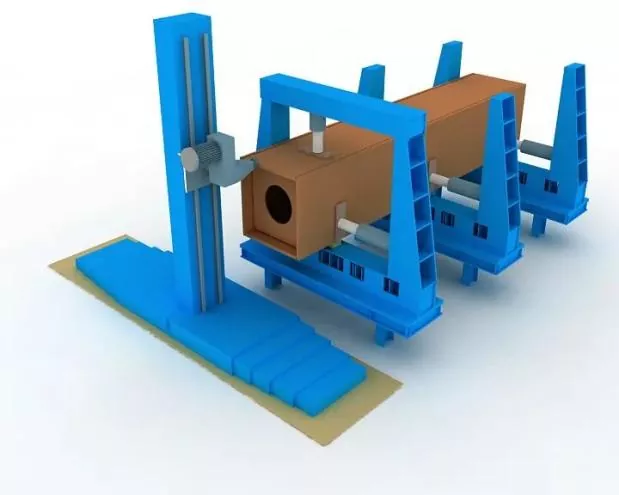

Pass 12 Tmiem tat-Tħin

Mitħna l-wiċċ tat-tarf wara l-assemblaġġ u l-iwweldjar.

Tiggarantixxi l-livell tal-membri u l-paralleliżmu bejn il-wiċċ tat-tarf u l-qtugħ tat-tħin.

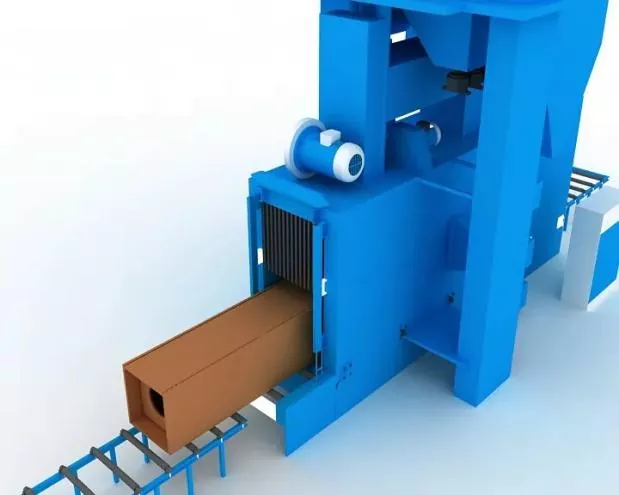

Pass 13 Sand Blasting u Tneħħija tas-Sadid

Tlesti t-tneħħija tas-sadid permezz ta 'sand blasting kif meħtieġ wara l-iwweldjar, imbagħad ittrasferixxi għall-kostruzzjoni tal-kisi.

Preċiżjoni tal-assemblaġġ

Waqt l-assemblaġġ:

● Għandhom jiġu adottati restrizzjonijiet xierqa biex jikkontrollaw id-deformazzjoni tal-iwweldjar.

● Il-konċessjonijiet ta 'jinxtorob tal-iwweldjar u d-deformazzjoni inversa raġonevoli għandhom ikunu riżervati biex jikkontrollaw id-dimensjonijiet tal-komponenti u jiżguraw forma korretta.

Id-devjazzjonijiet permissibbli għall-fabbrikazzjoni u l-assemblaġġ ta 'konnessjonijiet iwweldjati, kif ukoll it-tolleranzi dimensjonali ta' komponenti strutturali, għandhom jikkonformaw mar-rekwiżiti tal-Kodiċi għall-Aċċettazzjoni tal-Kwalità tal-Kostruzzjoni tal-Istrutturi tal-Azzar (GB 50205).

Iwweldjar tal-pożizzjonament tal-assemblaġġ

Għandu jiġi implimentat b'iwweldjar bl-ark tal-metall tal-gass tal-wajer solidu semi-awtomatiku (GMAW).

Welder

Welders ingaġġati fl-iwweldjar tat-tack tal-assemblaġġ għandu jkollhom iċ-ċertifikati ta 'kwalifika korrispondenti speċifikati fl-Ispeċifikazzjoni Teknika għall-Iwweldjar ta' Strutturi tal-Azzar tal-Bini (JGJ81).

Pożizzjoni tal-weldjaturi tat-tack

Pożizzjoni tal-weldjaturi tat-tack: Il-weldjaturi tat-tack għandhom jevitaw il-bidu u t-tmiem ta 'weldjaturi formali, u m'għandhomx jitqiegħdu fuq kantunieri, truf, truf u żoni kritiċi oħra suxxettibbli għal saħħa strutturali u difetti ta' xogħol.

Għall-ġonot tat-T, l-iwweldjar tat-tack: Għandu jsir b'mod simetriku fuq iż-żewġ naħat; sadanittant, l-iwweldjar tat-tack ġewwa l-kanal għandu jiġi evitat kemm jista 'jkun.

Għall-iwweldjar tal-kanal b'penetrazzjoni sħiħa: L-iwweldjar tat-tack għandu jsir fuq il-kanal għall-iskanal tad-dahar, eż.

Il-pożizzjonijiet tal-assemblaġġ u tal-iwweldjar tal-pjanċi ta' rinforz tal-iwweldjar kif ukoll il-pjanċi ta' run-on u run-off għandhom jikkonformaw mal-istandards rilevanti

Materjali għall-iwweldjar

Il-materjali tal-iwweldjar użati għall-immuntar u l-iwweldjar tat-tack għandhom ikunu konsistenti ma 'dawk għall-iwweldjar formali, jiġifieri, għandhom jiġu adottati l-istess materjali tal-iwweldjar bħal fl-iwweldjar uffiċjali.

Għall-iwweldjar tal-assemblaġġ bejn azzar b'saħħa għolja u azzar b'saħħa baxxa, il-materjali tal-iwweldjar għandhom jintgħażlu skont il-grad tal-azzar b'saħħa baxxa.
