Sistema ta' qafas ta' l-azzar braced: Għaliex Bini Għoli Jibqa Sod?

Immexxi mill-iskarsezza tar-riżorsi moderni tal-art u l-pressjonijiet mit-tkabbir tal-popolazzjoni, il-kostruzzjoni vertikali saret xejra inevitabbli fl-arkitettura kontemporanja. Is-skyscrapers moderni jogħla ’l fuq fis-sema u joqogħdu towering. X'jżommhom relattivament stabbli kontra pressjoni qawwija tar-riħ fit-troposfera u jippermettilhom jifilħu t-terremoti b'mod sikur? Biex twieġeb din il-mistoqsija, ejja nagħtu ħarsa aktar mill-qrib lejn il-bracedsistema tal-qafas tal-azzar.

L-istrutturi tradizzjonali tal-qafas puri għandhom layouts tal-art flessibbli u użu għoli tal-ispazju. Madankollu, ladarba l-għoli tal-bini jaqbeż ċertu limitu, in-nuqqas tagħhom ta 'ebusija strutturali laterali insuffiċjenti se joħroġ. Hemm żewġ soluzzjonijiet primarji biex tiġi indirizzata din il-kwistjoni: it-tkabbir tas-sezzjonijiet trasversali tat-travi u l-kolonni, jew l-installazzjoni ta 'sistemi ta' bracing. Ta 'l-ewwel se jwassal għal żieda qawwija fil-konsum ta' l-azzar, filwaqt li ta 'l-aħħar tiftaħar kost-effettività superjuri. Għalhekk, is-sistemi tal-qafas tal-azzar braced huma l-aħjar għażla għal bini għoli.

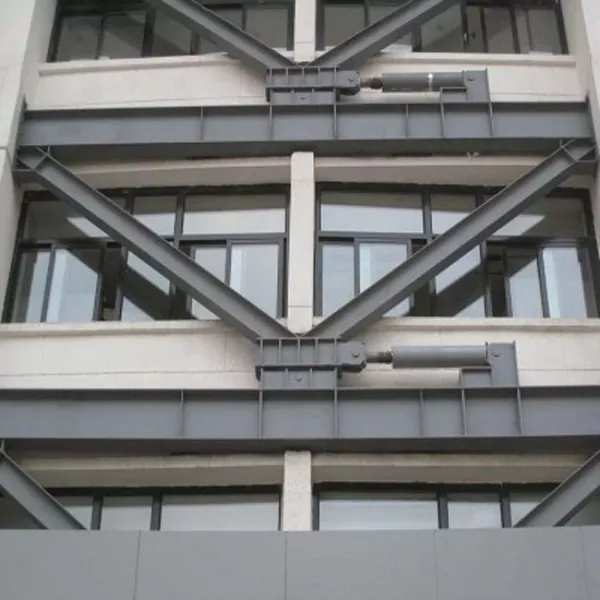

Il-loġika fundamentali tas-sistema tal-qafas tal-azzar braced tinsab fl-arranġament razzjonali tal-membri tal-irbit biex jiffurmaw mekkaniżmu kollaborattiv li jġorr it-tagħbija: il-qafas tal-azzar iġorr tagħbijiet vertikali filwaqt li ċ-ċingi jirreżistu forzi orizzontali. Bini ta 'uffiċini f'Xiamen jadotta sistema strutturali ta' brace konċentriċi tal-qafas tal-azzar. Ċineg imrażżna li jġorru t-tagħbija (BRBs) huma installati fil-bażi tal-bini, li jisfrutta bis-sħiħ il-vantaġġi tad-duttilità tal-istrutturi tal-azzar u jtejjeb ħafna l-prestazzjoni sismika tal-istruttura.

Hemm tliet tipi mainstream primarji ta 'bracedsistemi tal-qafas tal-azzar. Il-Frame Braced Concentrically (CBF) hija l-aktar konfigurazzjoni klassika ta 'bracing, li l-karatteristika ewlenija tagħha hija li l-assi taċ-ċentru tal-irbit tal-membri tal-irbit jaqsmu fiċ-ċentru tal-ġonot tar-raġġ-kolonna. Tippossjedi ebusija għolja u tista 'tikkontrolla b'mod effettiv l-ispostament orizzontali. Id-distinzjoni tal-Qafas Eċċentrikament Braced (EBF) minn CBF tinsab fl-offset tal-assi tal-irfid tagħha, li tippermettilha tgħaqqad l-ebusija għolja ta 'braces konċentriċi u l-mertu tad-duttilità ta' frejms puri. Frejms braced li jxerrdu l-enerġija jiddependu fuq apparati ta 'dissipazzjoni u damping tal-enerġija biex jiffurmaw sistema ideali li tirreżisti l-forza laterali.

Fl-inġinerija prattika, Buckling-Restrained Brace (BRB) hija s-soluzzjoni prevalenti u varjant imtejba ta 'frejms braced b'mod konċentriku. Jelimina l-kwistjoni tal-falliment tal-buckling taċ-ċingi konċentriċi tradizzjonali taħt kompressjoni u liwi. Magħmul minn pjanċa tal-azzar tal-qalba, tubu ta 'trażżin ta' barra u materjal tal-mili mhux imwaħħal, il-BRBs jagħtu taħt tagħbija mingħajr ma jinqatgħu biex tinħela l-enerġija, u jiksbu kapaċità ta 'ġarr ugwali ta' tensjoni u kompressjoni kif ukoll prestazzjoni isteretika smin.

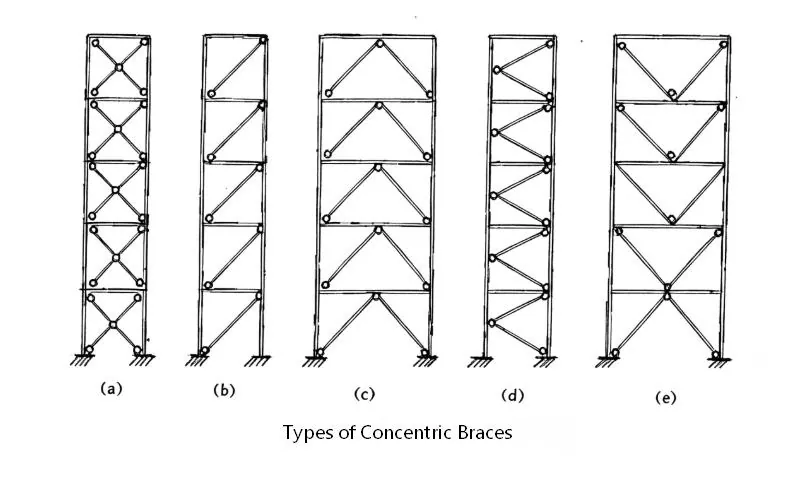

Barra minn hekk, CBF jinkludi prinċipalment Bracing Dijagonali, Chevron Bracing (Inverted V-Bracing), V-Bracing, X-Bracing (Cross Bracing) u K-Bracing. EBF jikkonsisti primarjament minn bracings tat-tip D (tip gate), tat-tip K, tat-tip V u tat-tip Y.

Il-forma speċifika ta 'bracedsistemi tal-qafas tal-azzargħandhom jintgħażlu abbażi tar-rekwiżiti sismiċi u l-għoli tal-bini. B'mod ġenerali, ċineg konċentriċi tradizzjonali għandhom spiża baxxa u ebusija għolja, ċineg eċċentriku joffru duttilità favorevoli u kapaċità qawwija ta 'dissipazzjoni tal-enerġija, u ċineg imrażżna mill-buckling jagħtu prestazzjoni sismika superjuri. Is-sistemi tal-qafas tal-azzar braced jippermettu bini għoli u super għoli biex jirreżisti irjieħ qawwija u terremoti, u jipprovdu wkoll soluzzjonijiet strutturali affidabbli għall-iżvilupp urban vertikali. B'21 sena ta 'esperjenza estensiva, EHSS huwa manifattur professjonali li jispeċjalizza fil-fabbrikazzjoni u l-installazzjoni ta' komponenti strutturali tal-azzar. Ibqa' sintonizzat mal-EHSS għal aktar informazzjoni teknika professjonali dwar l-istrutturi tal-azzar.
