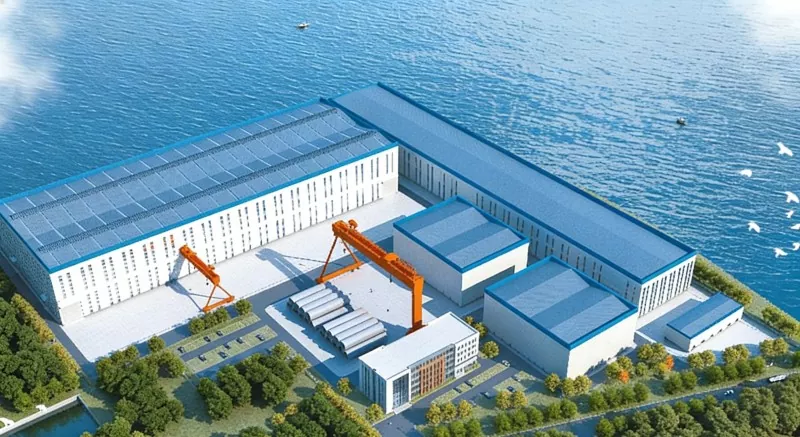

Fabbrika tal-Enerġija mir-Riħ Offshore tal-Istruttura tal-Azzar

Il-bini tal-fabbrika tal-enerġija mir-riħ offshore tal-istruttura tal-azzar jirreferu għal fabbriki industrijali tqal iddisinjati speċifikament għall-manifattura ta 'tagħmir tal-enerġija mir-riħ offshore. L-istruttura ewlenija tagħhom hija magħmula mill-azzar, u ġeneralment jinsabu f'portijiet kostali jew baċiri biex jissodisfaw il-ħtiġijiet ta 'produzzjoni, assemblaġġ u trasport ta' komponenti estremament kbar u tqal.

Il-fabbrika Ċiniża tagħna pprovdiet soluzzjonijiet ta 'struttura ta' l-azzar għal proġetti multipli ta 'enerġija mir-riħ offshore u hija waħda mill-fornituri ta' l-istruttura ta 'l-azzar ta' kwalità għolja fiċ-Ċina.

Forma strutturali

● Struttura ta 'l-irfid ta' l-azzar tqil: Din hija l-aktar forma strutturali komuni.

● Qafas ta 'portal tqil: Adattat għal workshops ta' manifattura jew assemblaġġ ġenerali.

● l-Istrutturi tal-irfid tal-azzar u tal-qafas nett: Użati għal fabbriki b'firxa estremament kbira jew b'funzjoni speċjalizzata.

Reżistenza għall-korrużjoni u disinn tar-reżistenza tar-riħ

● Sistema ta 'protezzjoni mill-korrużjoni: Peress li dawn il-bini industrijali huma mibnija ħdejn l-oċean, l-ambjent tal-madwar huwa relattivament umdu u hemm kundizzjonijiet tat-temp aktar estremi. It-trattament tal-wiċċ tal-azzar jadotta sistema tqila ta 'kisi ta' protezzjoni kontra l-korrużjoni.

● Reżistenza għar-riħ: Il-bini innifsu jeħtieġ li jkun iddisinjat skont l-istandards tat-tagħbija tar-riħ ta '50 jew 100 sena darba f'seklu fiż-żoni kostali biex tiġi żgurata s-sigurtà strutturali f'kundizzjonijiet estremi tat-temp.

Il-komponenti strutturali tal-prodott

Struttura prinċipali

● Normalment, il-kolonni tal-azzar tal-kannizzata huma adottati. Għal struttura ta 'l-Azzar fabbrika ta' l-enerġija mir-riħ lil hinn mix-xtut b'għoli kbir u tunnellaġġ ta 'krejn tqil, kolonni ta' l-azzar tal-kannizzata għandhom saħħa akbar ta 'liwi u jistgħu jappoġġaw il-piż tal-krejn tal-kolonna.

Sistema tar-raġġ tal-krejn

● Ir-raġġi tal-krejn normalment jużaw travi I wweldjati ta 'web solida ta' saħħa għolja, b'qawwa ta 'rendiment ta' spiss tilħaq 355Pa jew 390Pa.

Sistema ta 'appoġġ

● L-appoġġi bejn il-kolonni jistgħu jkunu magħmula minn azzar f'forma ta 'H, azzar angolu u tubi tondi, ġeneralment f'forma ta' X.

● L-appoġġi orizzontali se jiġu rranġati fuq is-saqaf biex tittrasferixxi l-forza orizzontali tas-saqaf.

● Is-sistema normalment tkun irranġata fil-parti ta 'fuq tal-kolonni, bil-għan li tipproteġi l-istabbiltà tal-forzi bejn il-frejms tal-azzar.

Struttura tal-għeluq

● Purlins ġeneralment jużaw azzar f'forma ta 'H iwweldjat ta' frekwenza għolja jew azzar f'forma ta 'C.

● It-travi tal-ħajt huma l-aktar azzar f'forma ta 'H jew azzar kbir f'forma ta' C, u huma konnessi billi jiżżerżqu biex jadattaw għad-deformazzjoni laterali tal-istruttura ewlenija taħt tagħbija tar-riħ jew effetti tat-temperatura.

Parametru (Speċifikazzjoni)

Każ tal-prodott

Il-proġett ta 'enerġija mir-riħ offshore ta' megawatt kbir Lishan, li kien ipparteċipat b'mod konġunt mill-Istruttura ta 'l-Azzar ta' EIHE, huwa l-akbar proġett ta 'enerġija mir-riħ offshore waħda b'parità fil-prezz fiċ-Ċina u l-akbar raggruppament ta' enerġija mir-riħ offshore fiċ-Ċina tat-Tramuntana. Hija tinsab fiż-żona tal-baħar tan-Nofsinhar ta 'Lishan City, Weihai City, Provinċja ta' Shandong. Il-proġett kollu huwa maqsum f'żewġ siti indipendenti, U1 u U2, b'kapaċità installata totali ta '150 megawatt (1.5GW).
