Assemblaġġ tal-Istruttura tal-Azzar fuq il-Post + Fluss tax-Xogħol tal-Kostruzzjoni tal-Irfigħ Integrali + Konsiderazzjonijiet Ewlenin

Introduzzjoni:Filkostruzzjoni ta 'struttura ta' l-azzar, "assemblaġġ ta 'l-art + irfigħ integrali ta' krejn tqal" (l-assemblaġġ ta 'l-istruttura kompletament fuq l-art u l-irfigħ fil-pożizzjoni bħala unità waħda bl-użu ta' krejnijiet tqal) huwa wieħed mill-metodi ta 'kostruzzjoni l-aktar kost-effettivi, sikuri u kkontrollati ta' kwalità disponibbli llum.

Meta mqabbel ma '"assemblaġġ maħlul ta' altitudni għolja" (assemblaġġ ta 'komponenti biċċa b'biċċa għolja fl-arja), dan il-metodu jnaqqas b'mod sinifikanti x-xogħol perikoluż fl-għoli, inaqqas ir-rati ta' difetti tal-welding, u jikkontrolla b'mod effettiv id-deformazzjoni strutturali. Madankollu, jeħtieġ preparazzjoni stretta tas-sit ta 'l-art, setup ta' jig ta 'assemblaġġ ta' preċiżjoni għolja, kalkoli rigorużi ta 'inġinerija ta' rfigħ, u sinjalazzjoni u kmand bla difetti fuq il-post.

Hawn taħt hawn gwida teknika komprensiva u standardizzata għalstruttura tal-azzar fuq il-postassemblaġġ u irfigħ integrali—strutturati bi flussi tax-xogħol ċari u rekwiżiti tekniċi prattiċi u sempliċi għal referenza faċli.

I. Ħarsa ġenerali tal-qalba tal-Metodu tal-Kostruzzjoni

Loġika tal-Fluss tax-Xogħol tal-Kostruzzjoni: Prefabbrikazzjoni tal-fabbrika ta 'komponenti ta' l-azzar f'sezzjonijiet → Assemblaġġ ta 'l-art fuq il-post fuq jigs → Korrezzjoni ta' l-iwweldjar, spezzjoni ta 'weldjatura (NDT) & touch-up ta' żebgħa → Irfigħ integrali f'biċċa waħda fil-pożizzjoni → Iffissar u allinjament strutturali.

Vantaġġi Ewlenin

•  Xogħol Ibbażat fuq l-Art Matul: L-operazzjonijiet primarji jsiru fuq l-art, u b'hekk jitnaqqsu drastikament ir-riskji ta' waqgħa u l-perikli f'altitudni għolja.

•  Kwalità Kontrollabbli: L-assemblaġġ, l-iwweldjar, u l-allinjament isiru f'ambjent tal-art stabbli u aċċessibbli, li jiżguraw preċiżjoni superjuri u kwalità tal-bini.

•  Effiċjenza Għolja tal-Kostruzzjoni: L-iwweldjar u l-boltjar f'altitudni għolja huma minimizzati, u b'hekk jitħaffef b'mod sinifikanti l-progress tal-kostruzzjoni.

Limitazzjonijiet

•  Żona ta' Assemblaġġ Kbira Meħtieġa: Teħtieġ żona ta' art spazjuża, livellata u kompatta sew għall-assemblaġġ fuq il-post.

•  Tagħmir Tqil u Kontrolli Stritti: Jeħtieġ krejnijiet ta' rfigħ ta' tunnellaġġ għoli u kalkoli ta' inġinerija stretti għall-kundizzjonijiet ta' rfigħ u l-kapaċità li ġġorr it-tagħbija tal-ħamrija.

Xenarji Applikabbli

Kostruzzjoni ta 'struttura ta' l-azzar fuq sit miftuħ, bħal għenieqed ta 'l-azzar ta' medda kbira, moduli ta 'l-azzar tas-saqaf, frejms ta' l-azzar b'ħafna span, u assemblaġġi ta 'travi tal-krejn heavy-duty.

II. Tlesti Fluss tax-Xogħol Standardizzat tal-Kostruzzjoni

Fluss tal-Proċess Standard: Tħejjija tal-Kostruzzjoni → Livell tas-Sit & Kompattazzjoni → Setup u Aċċettazzjoni tal-Jig tal-Assemblea → Riċeviment tal-Komponent u Spezzjoni mill-ġdid → Assemblaġġ tal-Art → Xogħlijiet tal-Iwweldjar → Ittestjar tal-Iwweldjar (NDT) u Touch-up ta’ Żebgħa Kontra l-Korrużjoni → Setup tal-Lug tal-Irfigħ u tal-Armar → Test tal-Lift ta’ Prova → Twaqqif ta’ Pożizzjoni Formali Iċċekkja mill-ġdid l-Assi tal-Grid u l-Elevazzjoni → Konnessjoni Permanenti u Qfil → Tneħħija tal-Armar → Aċċettazzjoni tal-Proġett → Żarmar tal-Jig tal-Assemblea

1. Preparazzjoni tal-Kostruzzjoni fl-Istadju Bikri (L-aktar Pass Kritiku)

Jekk il-preparazzjoni preliminari ma tkunx adegwata, kwistjonijiet bħal deformazzjoni strutturali, qlib, jew żbalji dimensjonali jistgħu faċilment iseħħu waqt l-assemblaġġ u l-irfigħ. Iffoka strettament fuq dawn l-4 kompiti ewlenin:

•  L-Ewwel Pjan: Ipprepara skema ddedikata għall-irfigħ. Għal operazzjonijiet ta' riskju għoli, superkritiċi, reviżjoni esperta u approvazzjoni formali huma obbligatorji. Imla l-kalkoli dettaljati tal-inġinerija għall-kundizzjonijiet tat-tħaddim tal-krejn, l-istress tal-membri, il-kapaċità tal-ġarr tal-art, u t-tagħbijiet tal-punt tal-irfigħ.

•  Verifika tal-Materjal u tad-Dokument: Spezzjona ċ-ċertifikati tal-konformità tal-fabbrika, ir-rapporti tat-test tal-mitħna (MTR), ir-rekords tal-ittestjar mhux distruttiv (NDT) tal-fabbrika, u l-folji tal-verifika dimensjonali. Strettament jipprevjeni kwalunkwe komponenti mhux konformi milli jidħlu fis-sit tax-xogħol.

•  Ippjanar tal-Layout tas-Sit: Innomina b'mod ċar żoni separati għall-ħażna tal-komponenti, xogħol ta' assemblaġġ fuq l-art, u l-ivjaġġar tal-krejn/ippożizzjonar tal-outrigger. Għall-pedamenti tal-ħamrija artab, skava u ibdel b'backfill solidu, ikkumpatta, u twitti/webbes l-art minn qabel.

•  Tagħrif dwar is-Sigurtà tal-Persunal: Welders, operaturi tal-krejnijiet, sinjalaturi, u riggers għandu jkollhom ċertifikati ta' kwalifika validi. Twettaq aġġornamenti bir-reqqa dwar is-sigurtà u s-sigurtà għall-ħaddiema kollha, billi tikkjarifika r-responsabbiltajiet individwali u l-projbizzjonijiet tas-sigurtà.

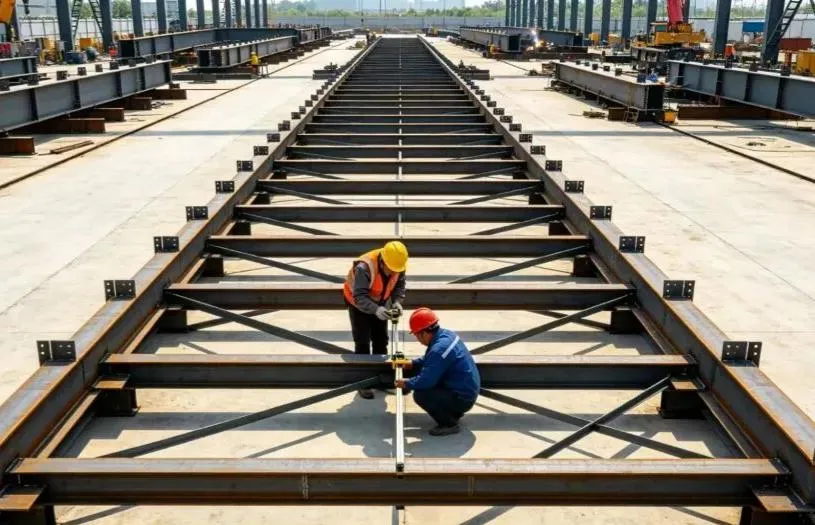

2. Assemblaġġ Jig Setup u Aċċettazzjoni

Il-jig tal-assemblaġġ (qafas ta 'appoġġ tal-art) huwa essenzjali għall-preċiżjoni tal-assemblaġġ. Assemblaġġ każwali jew oqfsa substandard, improvisati huma strettament projbiti!

•  Uża Azzar Strutturali Standard: Iffabbrika jigs bl-użu ta 'sezzjonijiet ta' l-azzar standard nazzjonali biex tiżgura riġidità u stabbiltà adegwati, u tevita li l-art, id-deflessjoni strutturali, jew tħawwad wara t-tagħbija.

•  Setting-out u Pożizzjonament Preċiżi: Qabbel linji gwida b'mod preċiż; jikkontrollaw b'mod strett l-assi tal-grilja, l-elevazzjoni u l-livell. Għal komponenti ta 'span kbir, ibni pre-camber (kurva 'l fuq intenzjonata) skond l-ispeċifikazzjonijiet tad-disinn biex tikkontrobattu sagging futur taħt tagħbijiet tas-servizz.

•  Spezzjoni u Sign-off Dedikati: Għandha ssir spezzjoni speċjalizzata mat-tlestija tas-setup tal-jig. Irreġistra u arkivja l-kejl dimensjonali, ta 'elevazzjoni u ta' flatness. Il-jig jista 'jintuża biss wara approvazzjoni formali

3. Kunsinna tal-Komponent u Assemblaġġ tal-Art

L-assemblaġġ fuq l-art huwa l-proċess ewlieni għall-kontroll tal-kwalità strutturali ġenerali. Kontroll preċiż huwa essenzjali:

•  Spezzjoni tal-Komponent Deħlin: Spezzjona kull komponent mal-wasla għad-dehra, id-deformazzjoni tal-ġarr, il-kisi protettiv, u l-allinjament tat-toqba tal-bolt. Iddritta u kkoreġi kwalunkwe deformazzjoni minuri qabel l-assemblaġġ.

•  Pożizzjonament u Aġġustament tal-Jig: Wara li tpoġġi l-komponenti fuq il-jig, uża ġakkijiet idrawliċi u kejbils tas-siġar biex tirfina u tikkontrolla b'mod strett il-firxa, il-linji tal-assi, l-elevazzjoni, id-distakk tal-għeruq (distakk fit-twaħħil tal-ġogi), u l-allinjament vertikali.

•  Tack Welding minn Certified Welders: Welders iċċertifikati għandhom iwettqu tack welding (weldjaturi ta 'żamma temporanja). It-tul tal-weldjatura tat-tack u d-daqs tar-riġel tal-flett għandhom jissodisfaw standards tekniċi, jipprevjenu porożità, xquq, u difetti oħra tal-iwweldjar.

•  Iwweldjar Simmetriku u Tnaqqis mill-Istress: L-iwweldjar formali għandu jsegwi b'mod strett il-prinċipji ta '"wweldjar simmetriku" u "welding back-step" (weldjar f'segmenti qosra li jalternaw) biex jirrilaxxa l-istress termali b'mod uniformi u jimminimizza t-tgħawwiġ. Għal pjanċi ħoxnin tal-azzar, implimenta b'mod strett il-kontrolli tat-temperatura ta 'preheating u interpass.

•  Verifika ta' wara l-assemblaġġ: Wara li jitlesta l-assemblaġġ, erġa' kejjel bir-reqqa d-dimensjonijiet ġenerali, il-valuri tal-kamber, u d-dritta laterali biex tiggarantixxi konformità sħiħa mal-kodiċijiet tal-inġinerija u t-tpinġijiet tad-disinn.

4. Spezzjoni tal-weldjatura u Touch-up taż-Żebgħa Kontra l-Korrużjoni

•  Testjar mhux Distruttiv (NDT): Wettaq Ittestjar Ultrasoniku (UT) jew Ittestjar Radografiku (RT) skont l-ispeċifikazzjonijiet tad-disinn. Kwalunkwe weldjatura li ma tikkonformax għandha tkun kompletament imneħħija, iwweldjata mill-ġdid, u ttestjata mill-ġdid sakemm tkun kwalifikata 100%.

•  Tindif u Żebgħa mill-ġdid tal-Iwweldjar: Itħan il-ġonot iwweldjati lixxi, neħħi s-sadid, il-gagazza, u t-tixrid, u applika fil-pront primer u topcoat li jaqblu kontra l-korrużjoni biex tiżgura sistema ta’ kisi protettiv kontinwu u intatt.

•  Protezzjoni tal-wiċċ: Ipproteġi l-uċuħ ta’ kuntatt tal-frizzjoni tal-boltijiet ta’ saħħa għolja, it-toqob tal-boltijiet, u s-saffi taż-żebgħa lesti minn tixrid ta’ weldjatura, kontaminazzjoni bi grass/żejt, u grif mekkaniku.

5. Punti ta 'rfigħ u Għażla ta' Armar

Regola tas-Sigurtà tal-Irfigħ tal-Core: Qatt ma tbiddel il-punti tal-irfigħ mingħajr awtorizzazzjoni, qatt ma tħallat armar mhux imqabbel, u qatt ma tissuġġetta komponenti għal forzi mhux xierqa.

•  Uża lugs ta' rfigħ iddisinjati: Dejjem uża lugs ta' rfigħ iddisinjati minn qabel u maħduma mill-fabbrika (għajnejn tal-kuxxinett). L-iwweldjar fuq il-post jew it-tħaffir tat-toqba mhux approvati għal punti ta 'rfigħ improvisati huwa strettament ipprojbit. Il-weldjaturi tal-lug tal-irfigħ kollha għandhom jgħaddu minn spezzjoni 100% NDT.

•  Kalkolu tal-Kapaċità tal-Armar: Agħżel ħbula tal-wajer tal-azzar, qajd, u bragi tal-irfigħ ibbażati strettament fuq tagħbijiet ikkalkulati, li jinkorporaw fatturi ta' sikurezza tat-tagħbija dinamika. It-tagħbija żejda hija strettament ipprojbita.

•  Protetturi tal-kantunieri: Installa protetturi tal-kantunieri (softeners/ilqugħ tat-tarf) fil-kantunieri u t-truf kollha li jaqtgħu tal-membri tal-azzar biex tevita li l-ħbula tal-wajer jinqatgħu jew jiġu mħassra.

•  Rinfurzar Temporanju: Żid struts/membri temporanji ta' bracing ma' sezzjonijiet strutturalment irqaq jew b'ħitan irqaq (bħal għenieqed twal) biex tipprevjeni t-tidwir, it-tidwir, jew id-deformazzjoni lokali waqt l-irfigħ.

6. Test tal-Lift ta' Prova (Qatt M'għandu Jinqabeż)

Il-lift tal-prova huwa l-barriera difensiva finali kontra l-inċidenti tal-irfigħ.

•  Lift u Hover: Erfa' l-komponent 200–300 mm 'il bogħod mill-ġig tal-assemblaġġ, u żommu sospiż fl-arja għal 5 sa 10 minuti.

•  Spezzjoni Komprensiva: Spezzjona bir-reqqa: il-kundizzjonijiet tat-tagħbija fil-punti tal-irfigħ, id-deformazzjoni tal-armar, id-deflessjoni ġenerali u lokali tal-membri, l-istabbiltà tal-krejn, it-twaqqigħ tal-art taħt l-outtriggers, u kwalunkwe interferenza jew tfixkil fuq il-jig.

•  Tnaqqis Immedjat ta' Anormalità: Jekk jiġi osservat xi storbju mhux tas-soltu, distorsjoni strutturali, jew twaqqigħ eċċessiv fuq l-art, iniżżel il-komponent lura fuq il-jig immedjatament. Irfigħ formali jista' jipproċedi biss wara li jiġu approvati azzjonijiet korrettivi.

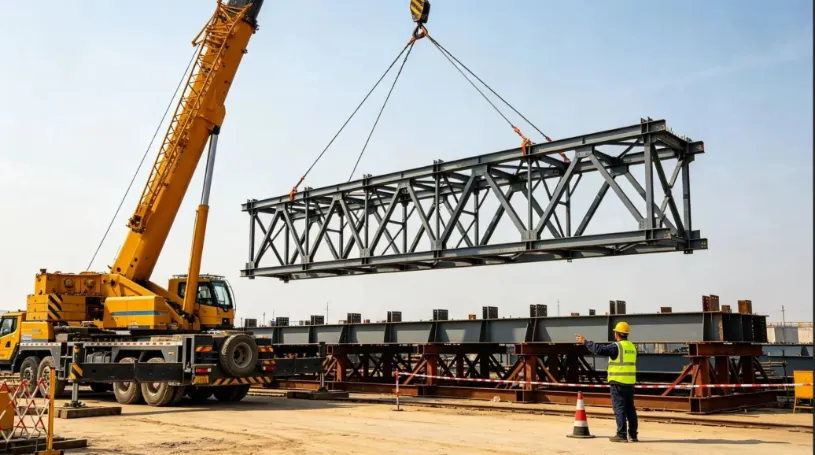

7. Irfigħ, Pożizzjonament, u Żgurar Temporanju b'Armar sħiħ

•  Sinjali Unifikati ta' Persuna Waħda: L-operazzjonijiet għandhom ikunu diretti minn kmandant wieħed tas-sinjali maħtur bl-użu ta' sinjali standardizzati bl-idejn u kmandi bil-vuċi. Is-sinjalar ta' persuni multipli u l-operazzjonijiet kaotiċi huma strettament ipprojbiti.

•  Movimenti Lixxi tal-Krejn: L-irfigħ, it-tidwir (it-tbandil), u l-luffing (boom derricking) iridu jibqgħu bla xkiel u bil-mod tul. Evita waqfiet f'daqqa, dawriet qawwija, jew tagħbijiet ta' xokk. L-ekwipaġġ ta 'l-art għandu juża linji ta' tag (ħbula ta 'gwida) biex jistabbilizza l-orjentazzjoni tal-komponent u jipprevjeni ħabta ma' strutturi eżistenti.

•  Pożizzjonament u Appoġġ Temporanju Immedjat: Ladarba tkun bilqiegħda fuq l-appoġġ permanenti, irranġa b'mod preċiż l-assi tal-grilja, l-elevazzjoni, u l-plumbness vertikali. Immedjatament installa struts ta 'appoġġ temporanju u issikka l-kejbils tal-guy.

•  Linja l-Ħamra tas-Sigurtà tal-qalba: Qatt itlaq il-ganċ tal-krejn sal-struttura tal-azzarjifforma sistema strutturali stabbli u li ssostni lilha nnifisha.

8. Konnessjoni Permanenti u Xogħlijiet ta' Rfinar

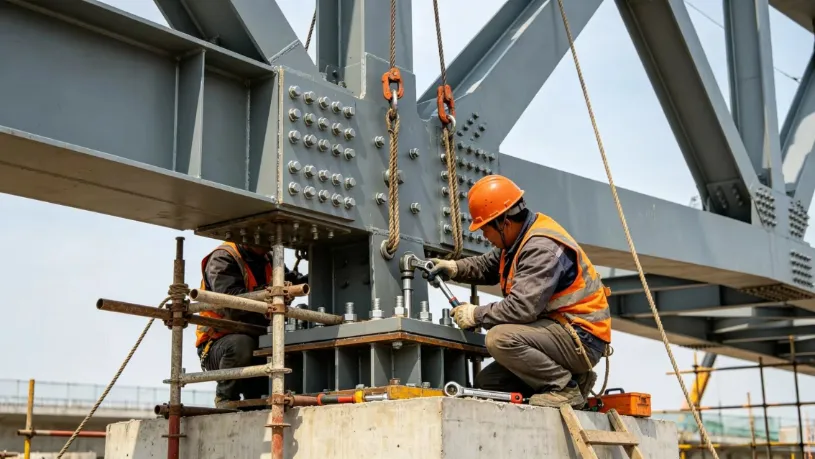

•  Boltjar ta 'qawwa għolja L-ewwel: Ipprijoritizza l-irbit tal-boltijiet ta' saħħa għolja. Segwi b'mod strett is-sekwenza tal-issikkar f'żewġ stadji: "Issikkar Inizjali → Issikkar Finali tat-Torque". Immarka kull bolt b'mod ċar wara l-issikkar finali biex tevita boltijiet mitlufa, maħlula jew iżżejjed.

•  Weldjar ta' Splice Welding fuq il-post: Weldjaturi ta' butt u splice fuq il-post f'saffi multi-pass, u wettaq ittestjar mhux distruttiv (NDT) fil-pront mat-tlestija.

•  Kejl mill-ġdid Strutturali Ġenerali: Erġa' kejjel id-dimensjonijiet ġenerali, l-elevazzjonijiet, u l-valuri tad-deflessjoni kollha. Ladarba ċċertifikat bħala konformi, żarma b'mod sikur it-tagħmir tal-irfigħ, l-appoġġi temporanji, u l-jig tal-assemblaġġ tal-art.

•  Tiswija u Trasmissjoni tal-Kisja: Irtokk il-kisi kollha bil-ħsara kontra l-korrużjoni u kontra n-nar fiż-żoni affettwati biex tlesti l-installazzjoni lesta.

III. Prekawzjonijiet Kritiċi fuq il-post (iżvantaġġi ewlenin li għandhom jiġu evitati)

1. Punti ta 'Kontroll tal-Kwalità tal-Assemblea

•  Solid Jig Foundation: L-art taħt il-jig tal-assemblaġġ għandha tkun soda, kompatta, u livellata. Ix-xogħol ta 'assemblaġġ huwa strettament ipprojbit fuq ħamrija ratba jew art mimli ilma waqt temp bix-xita biex jipprevjeni soluzzjoni irregolari.

•  Kontroll strett ta' qabel il-camber: Issettja b'mod preċiż il-pre-camber (kurva intenzjonali 'l fuq) għal membri ta' medda kbira skont il-valuri tad-disinn. Iċċekkja darbtejn il-kejl qabel u wara l-assemblaġġ biex tevita sagging 'l isfel wara l-erezzjoni.

•  Restrizzjonijiet tal-Iwweldjar tat-Temp Sever: Immedjatament waqqaf l-iwweldjar fil-miftuħ waqt irjieħ qawwija, xita, borra, jew temperaturi ta' ffriżar. Żgura li l-uċuħ ta 'l-azzar niedja jitnixxfu sewwa b'torċi li jsaħħnu qabel ma jerġa' jibda l-iwweldjar.

•  Ipproteġi l-Uċuħ tal-frizzjoni tal-boltijiet ta' saħħa għolja: Ipproteġi b'mod strett l-uċuħ tal-frizzjoni tal-boltijiet tal-kuntatt. It-tħin, il-kontaminazzjoni taż-żejt, jew il-ħruq tal-ispatter tal-weldjatura huma strettament ipprojbiti, u jiżguraw li l-koeffiċjent taż-żlieq jilħaq l-istandards tal-inġinerija.

2. Linji Ħomor tas-Sigurtà Obbligatorju ta 'l-Irfigħ

•  Projbizzjonijiet tat-Temp: L-irfigħ huwa strettament ipprojbit waqt irjieħ qawwija ta' Forza 6 u aktar (veloċità tar-riħ ≥ 10.8 m/s), ċpar dens, xita qawwija, jew meta d-dawl bil-lejl ma jkunx adegwat.

•  Appoġġ għall-Outtrigger tal-Krejn: Il-krejnijiet tal-krejnijiet għandhom ikunu sostnuti bis-sħiħ minn pjanċi ħoxnin tad-distribuzzjoni tat-tagħbija tal-azzar fuq art solida u verifikata biex jipprevjenu li l-krejn jinqaleb jew l-outrigger punch-through.

•  Żona ta' Esklużjoni ta' Sigurtà Riġida: Stabbilixxi barriera riġida u żona ta' esklużjoni ċara fir-raġġ tax-xogħol tal-krejn. Persunal mhux awtorizzat huwa strettament projbit milli jidħol, jgħaddi jew joqgħod fiż-żona.

•  Spezzjoni tal-Armar ta' Qabel ix-Xift: Spezzjona t-tagħmir kollu tal-irfigħ, il-ħardwer tal-armar, u l-ħbula tal-wajer qabel kull xift tax-xogħol. Ibdel immedjatament jekk linji tal-wajer miksur, xedd eċċessiv, jew kinks/deformazzjonijiet jaqbżu l-limiti permissibbli.

3. Riskji Komuni u Miżuri Preventtivi

•  Deformazzjoni Eċċessiva tal-Komponent: Issettja l-kamber tad-disinn minn qabel, żid struts ta’ rinfurzar temporanji, segwi sekwenzi ta’ wweldjar simmetriċi, u wettaq kontrolli sħaħ tat-tagħbija tal-kundizzjoni tal-irfigħ.

•  Lifting Lug Tear-out Failure: Wettaq disinn strutturali speċjalizzat għall-irfigħ tal-lugs, tiżgura l-iwweldjar ta 'penetrazzjoni sħiħa bi spezzjoni 100% NDT, u tipprojbixxi b'mod strett punti ta' rfigħ improvvisi mhux approvati.

•  Krejn Ground Settlement jew Tipping: Ivverifika u twebbis l-art bil-quddiem, poġġi pjanċi tqal ta 'l-azzar taħt l-outtriggers, u mmonitorja l-issetiljar ta' l-art waqt il-lift ta' prova.

•  Instabbiltà Strutturali wara t-Tqegħid: Installa fil-pront guy cables u struts ta' appoġġ temporanji, billi tinforza b'mod strett il-prinċipju: "Qatt ma tirrilaxxa l-ganċ tal-krejn qabel ma l-istruttura tkun assigurata."

•  Boltjar ta' Qawwa Għolja Substandard: Ipproteġi b'mod strett l-uċuħ ta' kuntatt tal-frizzjoni, applika proċeduri standardizzati għall-issikkar tat-torque, u spezzjona u mmarka bil-kulur kull bolt individwali mat-tlestija.

IV. Sommarju

Il-loġika tal-ġestjoni ewlenija ta 'assemblaġġ tal-istruttura tal-azzar fuq il-postu l-irfigħ integrali jista 'jinġabar fil-qosor bħala: assemblaġġ ta' preċiżjoni ta 'l-art, kontroll riġidu ta' jig, kalkolu rigoruż ta 'l-irfigħ, rfigħ bla xkiel u kostanti, u qatt ma jirrilaxxa l-ganċ qabel ma jiġi żgurat.

Billi timmaniġġja b'mod strett l-erba 'pilastri kritiċi—kwalità tal-jig, deformazzjoni tal-iwweldjar, kundizzjonijiet tat-tagħbija tal-irfigħ, u stabbiltà strutturali temporanja—jistgħu jiġu evitati d-difetti tal-kostruzzjoni u l-inċidenti tas-sigurtà l-aktar komuni, u jipprovdu soluzzjoni sigura, affidabbli u effiċjenti għall-inġinerija strutturali tal-azzar ta' medda kbira.
