1. Iċċekkja tal-Irfigħ tal-Qafas tal-Azzar (Kalkolu tal-Irfigħ)

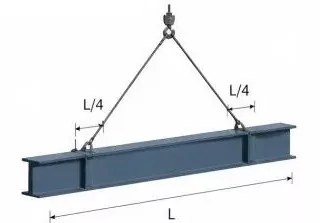

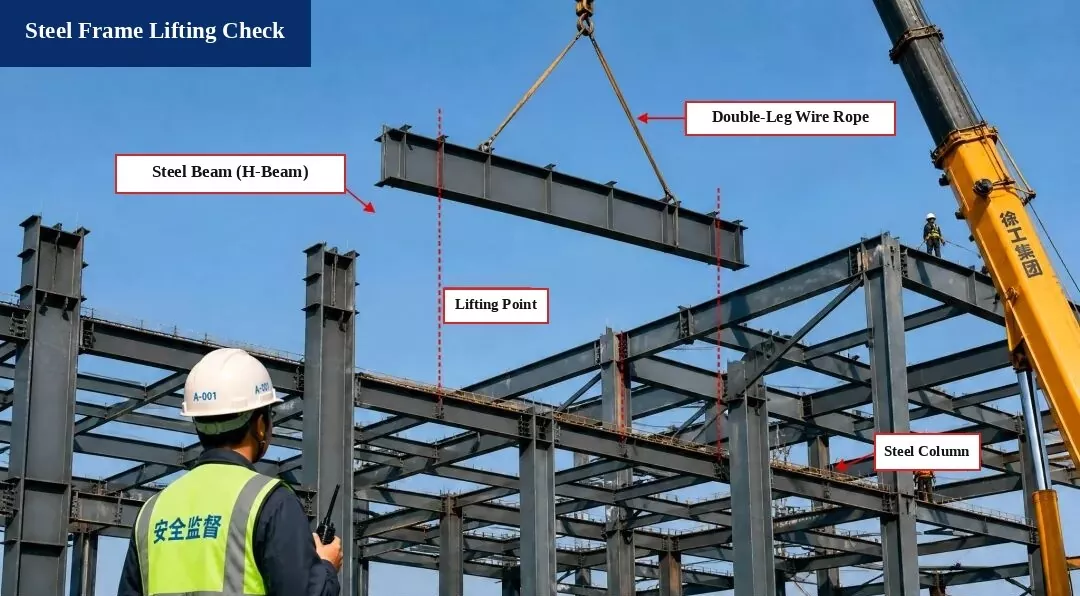

I. Dijagramma tal-Irfigħ

Membru:Raġġ tal-Azzar H500×200×10×16, Tul L = 12.0 m

Punti ta' rfigħ:Issettjat f'L/4 minn kull tarf tar-raġġ

Angolu tal-braga:α ≈ 60°

II. Kalkolu tat-Tagħbija

1. Il-piż tar-raġġ innifsu:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. Fattur tat-Tagħbija Dinamika:Ħu 1.1

3. Piż tal-Bragi:Injorat (negliġibbli)

4. Tagħbija ta 'rfigħ totali:
P = G × 1.1 = 219.9 kN

5. Tensjoni tal-Braga (Tagħbija Ibbilanċjata):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. Kontroll tas-Sigurtà tal-Braga

1. Tip ta 'braga:Ħabel tal-wajer ta 'l-azzar φ20, tagħbija ta' tkissir Fb = 360 kN

2. Fattur ta' Sigurtà (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

Jissodisfa r-rekwiżiti standard!

Iċċekkja l-Konklużjoni:
L-operazzjoni tal-irfigħ hija sigura u tissodisfa r-rekwiżiti tal-kodiċi.

Standards ta' Referenza

• Kodiċi għall-Kostruzzjoni ta' Strutturi tal-Azzar (GB 50755-2012)

• Kodiċi Tekniku għas-Sigurtà tal-Irfigħ u l-Irfigħ fil-Kostruzzjoni (JGJ 276-2012)

Noti ta' Sigurtà:

1. Iċċekkja r-raġġ ta 'l-azzar, il-ħbula tal-wajer u l-għodda ta' l-irfigħ qabel ma tneħħi biex tiżgura li huma sikuri u affidabbli.

2. Assenja persuna ddedikata biex tidderieġi l-proċess ta 'rfigħ. Ħadd ma jista’ joqgħod taħt it-travu mgħolli.

3. Waqqaf ix-xogħol tal-irfigħ immedjatament meta l-veloċità tar-riħ tilħaq il-Livell 6 jew ogħla.

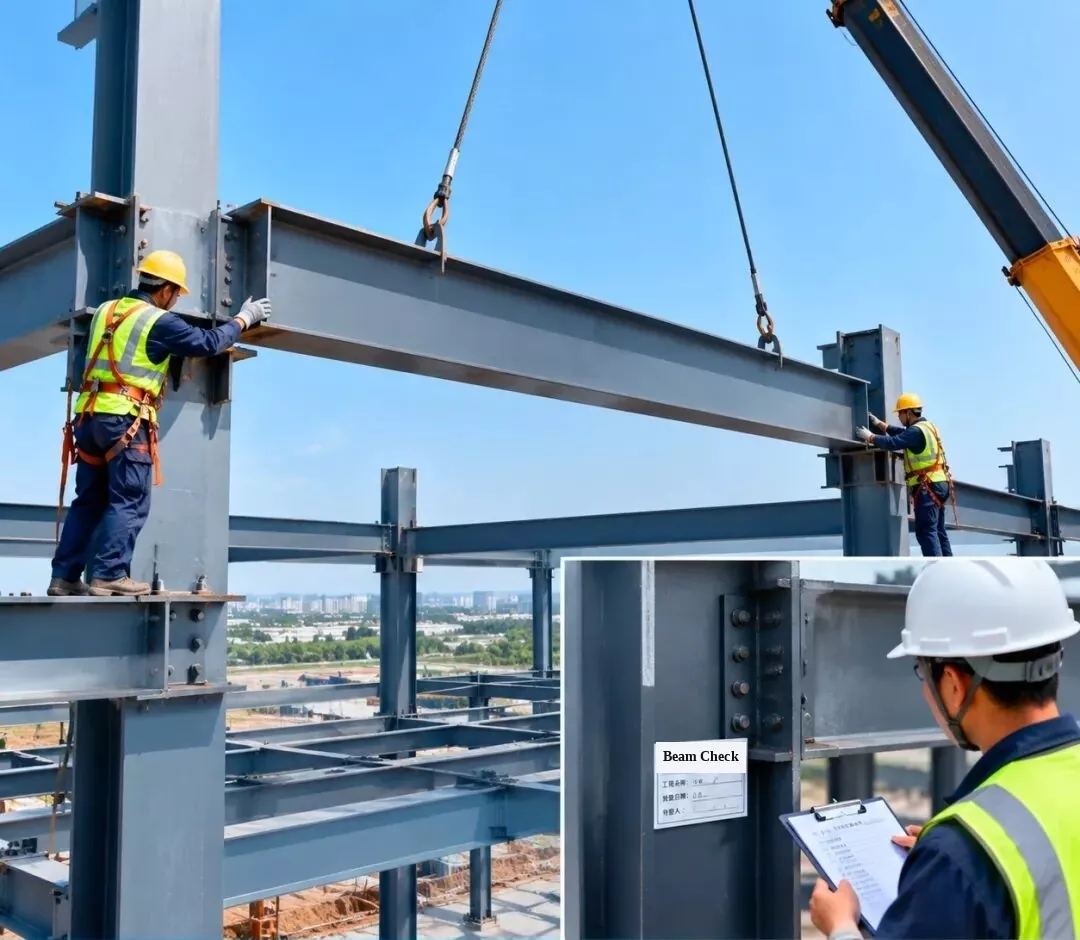

2. Installazzjoni u Spezzjoni tal-Qafas tal-Azzar — Installazzjoni tar-Raġġ tal-Azzar

Neħħi r-raġġ tal-azzar fil-pożizzjoni ppjanata tiegħu, imbagħad spezzjona u approva l-ġonot tal-konnessjoni biex tiżgura li l-kwalità tal-installazzjoni tissodisfa r-rekwiżiti tad-disinn.

[Daħħal Tag fuq il-Kolonna: Spezzjoni tal-Installazzjoni tar-Raġġ tal-Azzar | Isem tal-Proġett: Workshop #1 | Data ta' Spezzjoni | Spettur]

3. Installazzjoni u Spezzjoni tal-Qafas tal-Azzar — Installazzjoni tal-Irfid tal-Bejt tal-Azzar

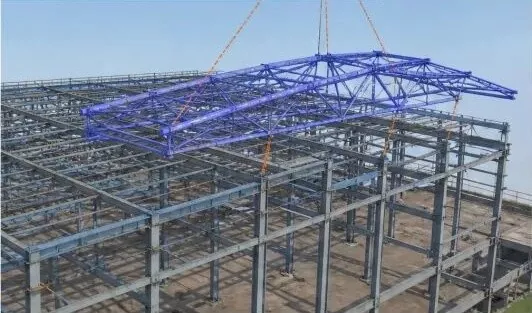

1. Simulazzjoni 3D BIM:Issimula l-installazzjoni tal-irfid tas-saqaf tal-azzar biex ittejjeb il-pjan tal-irfigħ u l-ordni tal-installazzjoni.

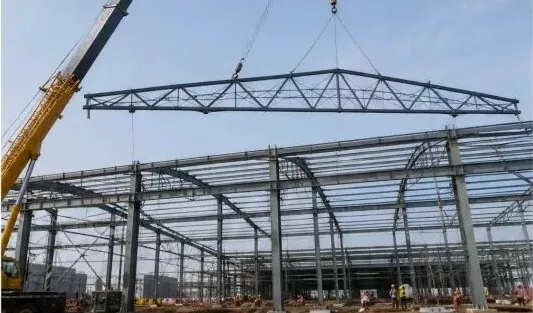

2. Irfigħ tal-irfid tas-saqaf:Uża krejn tat-trakk biex tgħolli l-irfid u poġġiha bil-mod fil-pożizzjoni filwaqt li żżommha bilanċjata.

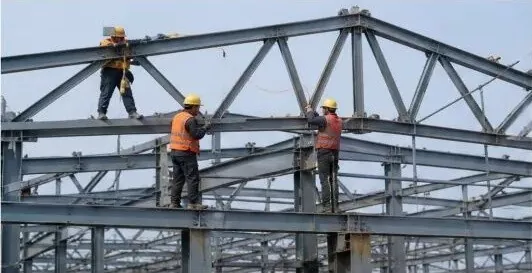

3. Pożizzjonament u Twaħħil Temporanju:Wara li l-irfid tas-saqaf ikun f'postu, waħħalha temporanjament u aġġusta l-pożizzjoni u l-għoli tagħha (elevazzjoni).

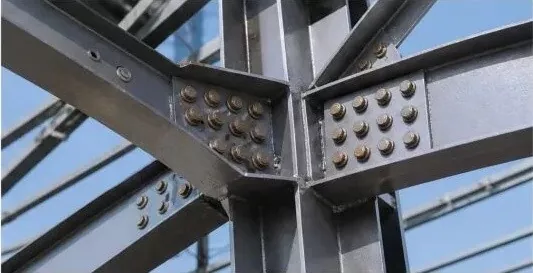

4. Konnessjoni tal-bolt ta 'qawwa għolja:Issikka l-boltijiet ta 'qawwa għolja skond ir-regoli tad-disinn biex tiżgura konnessjoni qawwija.

5. Spezzjoni ta 'installazzjoni:Iċċekkja l-għoli tal-irfid, span, liwi (deflessjoni), u allinjament vertikali biex tiżgura li jissodisfaw il-kodiċi.

6. Rekord ta' Spezzjoni:Wara li tgħaddi mill-ispezzjoni, imla l-formola tar-rekord u kompli għall-pass tal-kostruzzjoni li jmiss.

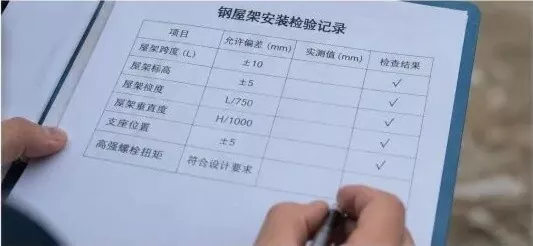

Rekord tal-Ispezzjoni tal-Installazzjoni tal-Irfid tas-Saqaf tal-Azzar

Oġġett ta' Spezzjoni	Żball permess (mm)	Valur Mkejjel (mm)	Iċċekkja Riżultat
Firxa tal-irfid (L)	±10	—	√ (Għaddi)
Għoli tal-irfid (Elevazzjoni)	±5	—	√ (Għaddi)
Liwi tal-irfid (Deflessjoni)	L / 750	—	√ (Għaddi)
Allinjament Vertikali tal-irfid	H / 1000	—	√ (Għaddi)
Pożizzjoni ta' Appoġġ	±5	—	√ (Għaddi)
Torque tal-bolt ta 'qawwa għolja	Jissodisfa r-rekwiżiti tad-disinn	—	√ (Għaddi)

Punti ta' Kontroll Ewlenin:

Iċċekkja l-partijiet kollha tal-azzar li jidħlu fuq il-post biex tivverifika t-tip, id-daqs u l-kwalità tal-weldjatura tagħhom;
Uża pjan ta 'rfigħ sikur u prattiku biex tiżgura s-sigurtà ta' l-irfigħ;
Aġġusta u waħħal l-irfid dritt wara li jitqiegħed fil-pożizzjoni;
Issikka l-boltijiet kollha ta 'qawwa għolja sew u ttestja t-torque tagħhom skont il-kodiċi;
Wettaq spezzjoni sħiħa biex tiżgura li l-istruttura installata tissodisfa r-rekwiżiti kollha tad-disinn u l-kodiċi.

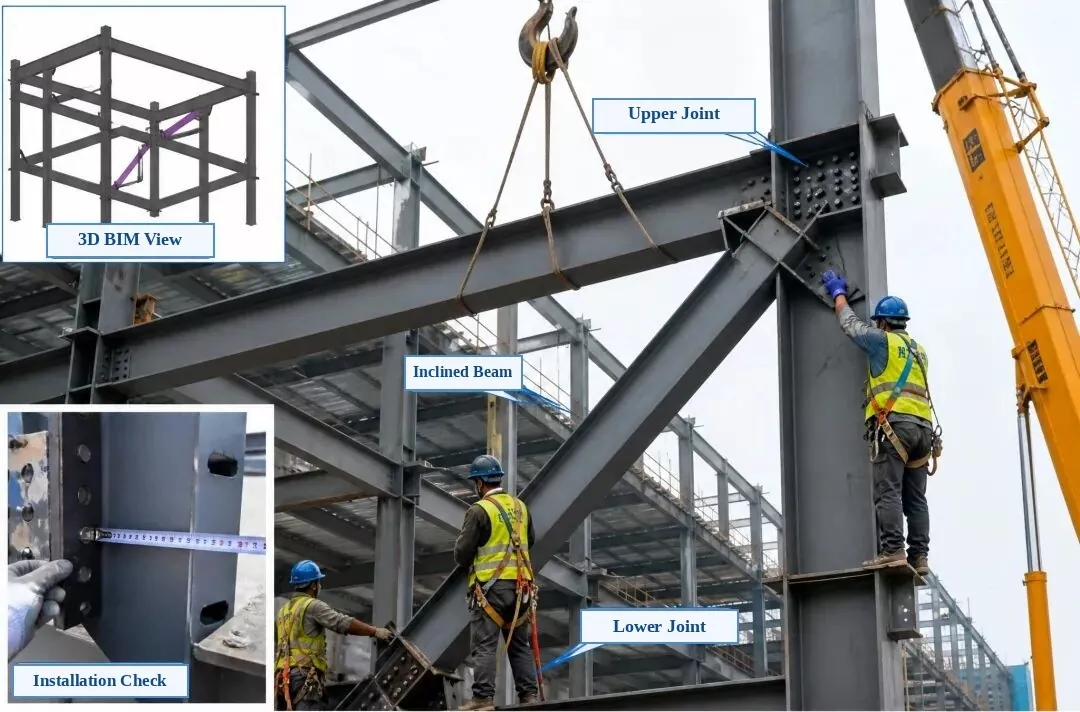

4. Installazzjoni u Spezzjoni tal-Qafas tal-Azzar — Installazzjoni ta 'Raġġ tal-Azzar Inklinat

Tikketti tar-Ritratti Estratti:Inset fuq ix-Xellug: View 3D BIM | Taħt-Xellug Daħla: Iċċekkja Installazzjoni | Ritratt Prinċipali: Ġonta ta 'Konnessjoni ta' Fuq, Travu ta 'l-Azzar Inklinat (Brace Djagonali), Konġunt ta' Konnessjoni t'isfel

Installazzjoni u Spezzjoni tal-Qafas tal-Azzar — Installazzjoni ta 'Raġġ tal-Azzar Inklinat

1. Iċċekkja qabel l-Installazzjoni:Iċċekkja n-numru tal-parti, id-daqs, il-pożizzjonijiet tat-toqba tal-bolt, u d-direzzjoni tal-pjanċa tal-konnessjoni. Kun żgur li l-uċuħ ta 'kuntatt huma ċatti, nodfa, u ħielsa minn burrs jew żejt.

2. Irfigħ u Pożizzjonament:Uża żewġ punti ta 'rfigħ biex tgħolli r-raġġ inklinat bil-mod fil-post. Waħħalha temporanjament u kun żgur li kemm il-ġonot ta 'fuq kif ukoll t'isfel huma allinjati b'mod preċiż mal-kolonna tal-azzar u t-travu.

3. Allinjament u Aġġustament:Aġġusta l-pożizzjoni tal-linja ċentrali, l-għoli u l-allinjament vertikali tar-raġġ inklinat biex tissodisfa r-rekwiżiti tad-disinn. Imla l-konnessjoni permanenti wara l-allinjament.

4. Metodu ta 'Konnessjoni:Qabbad ma 'boltijiet ta' saħħa għolja. Issikkahom indaqs miċ-ċentru 'l barra lejn iż-żewġ naħat kif meħtieġ mid-disinn, u mmarka kull bolt wara li l-issikkar finali jgħaddi mill-ispezzjoni.

5. Spezzjoni ta 'installazzjoni:Iċċekkja l-pożizzjoni tal-linja ċentrali, l-għoli, l-allinjament vertikali, l-issikkar tal-kuntatt tal-pjanċa, u l-kwalità tal-issikkar tal-boltijiet. Kollox irid jissodisfa l-Kodiċi għall-Aċċettazzjoni tal-Kwalità tal-Kostruzzjoni tal-Istrutturi tal-Azzar (GB 50205).

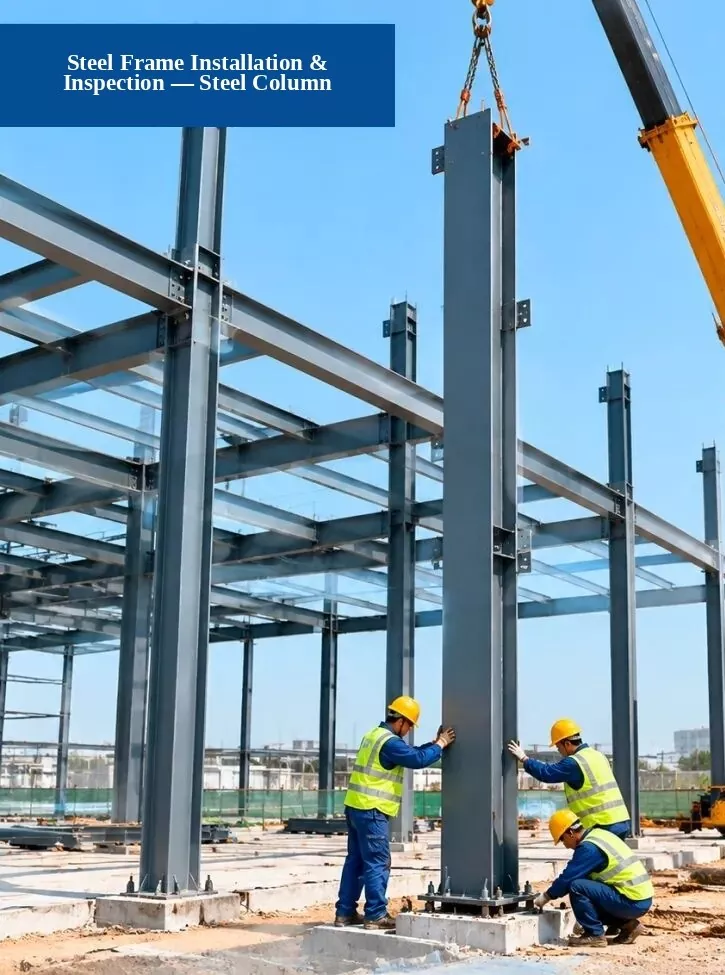

5. Installazzjoni u Spezzjoni tal-Qafas tal-Azzar — Installazzjoni tal-Kolonna tal-Azzar

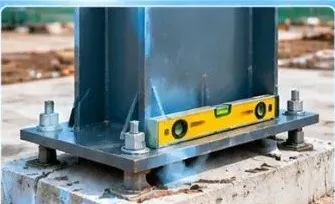

1. Kontroll tal-Fondazzjoni:Iċċekkja jekk il-pożizzjonijiet tal-boltijiet tal-ankra, l-għoli tal-pedament u d-dimensjonijiet tal-pedament jissodisfawx ir-rekwiżiti tad-disinn.

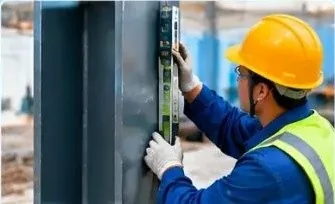

2. Iċċekkja tal-Allinjament Vertikali:Uża stazzjon totali, plumb tal-lejżer, jew livell ta' straightedge biex tivverifika kemm hi dritta (vertikali) il-kolonna tal-azzar.

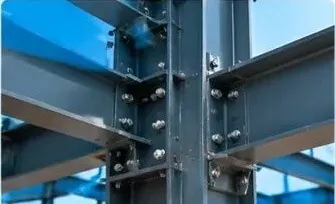

3. Kontroll tal-Kwalità tal-Konnessjoni:Iċċekkja jekk il-boltijiet, weldjaturi u pjanċi ta 'konnessjoni ta' saħħa għolja jissodisfawx ir-rekwiżiti standard.

Proċess tal-Kostruzzjoni:1. Xogħol ta' Preparazzjoni → 2. Lift & Poġġi Kolonna ta' l-Azzar → 3. Installa & Sikura → 4. Spezzjoni u Aċċettazzjoni

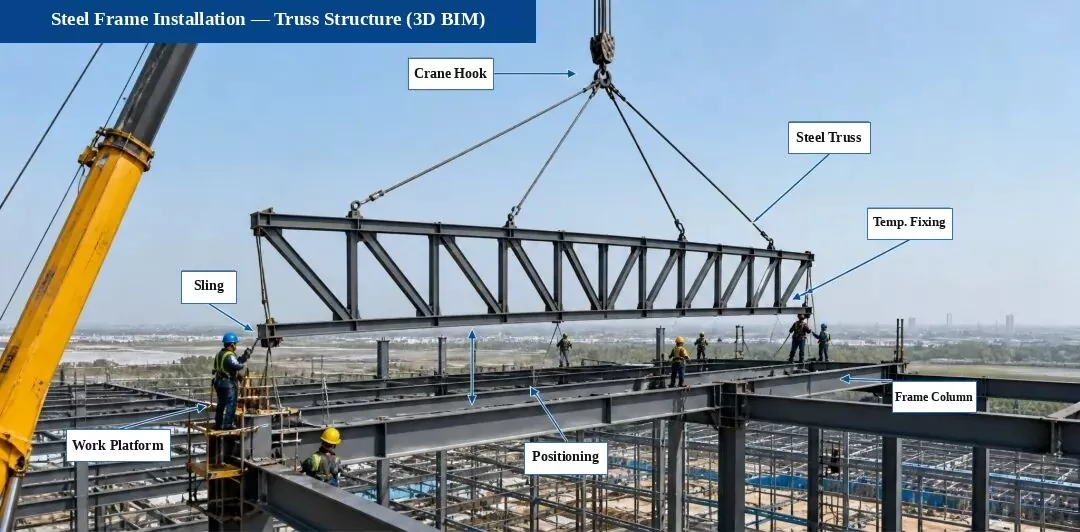

6. Installazzjoni tal-Qafas tal-Azzar — Installazzjoni tal-Istrutturi tal-Irfid (Dijagramma BIM 3D)

Fluss tal-Proċess ta' Installazzjoni:Stħarriġ u Immarkar → Iċċekkja ta' Appoġġ → Lift & Post → Twaħħil Temporanju → Allinjament u Aġġustament → Konnessjoni ta' Bolt ta' Qawwa Għolja → Iwweldjar (jekk meħtieġ)

Punti ta' Installazzjoni Ewlenin:

Qabel l-irfigħ, iċċekkja darbtejn il-linja ċentrali tal-appoġġ, l-għoli u l-pożizzjonijiet tal-parti inkorporata;
Waħħal il-ħbula tal-gwida tar-riħ (taglines) waqt l-irfigħ biex iżżomm l-irfid stabbli;
Aġġusta u waħħal temporanjament l-irfid dritt wara t-tqegħid biex tevita liwi jew distorsjoni;
Konnessjonijiet tal-boltijiet ta 'saħħa għolja għandhom isegwu regoli tad-disinn u tal-kodiċi u jkunu ssikkati għat-torque meħtieġ;
Il-kwalità tal-weldjatura trid tissodisfa r-regoli fil-Kodiċi għall-Aċċettazzjoni tal-Kwalità tal-Kostruzzjoni tal-Istrutturi tal-Azzar (GB 50205).

Punti ta' Spezzjoni Ewlenin (Ritratti tas-Sit):

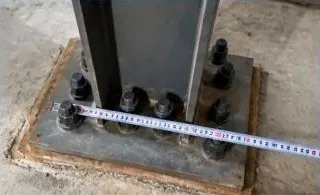

1. Appoġġ & Kontroll Konġunt

Iċċekkja l-pożizzjonijiet u l-għoli tal-boltijiet ta 'appoġġ, pjanċi shim, u partijiet inkorporati biex tiżgura li jissodisfaw ir-rekwiżiti tad-disinn.

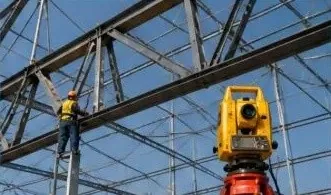

2. Iċċekkja tal-Allinjament tal-irfid

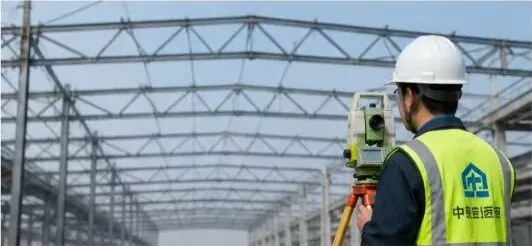

Uża stazzjon totali biex tkejjel il-linja ċentrali, l-għoli u l-liwi tal-irfid, u agħmel aġġustamenti tal-allinjament.

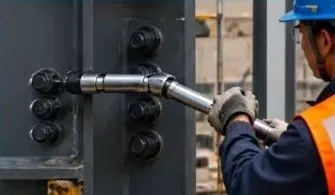

3. Iċċekkja Bolt ta 'Qawwa Għolja

Iċċekkja n-numru, id-daqs u t-torque tal-boltijiet ta 'saħħa għolja, u erġa' ttestjahom kif meħtieġ mill-kodiċi.

Nota:L-istruttura tal-irfid f'dan il-proġett hija mmuntata minn qabel fil-fabbrika u tittella 'f'sezzjonijiet fuq il-post biex tiżgura installazzjoni, kwalità u sikurezza preċiża.

7. Qafas ta 'l-Azzar & Installazzjoni u Spezzjoni tal-Folja tas-Saqaf tal-metall profilat

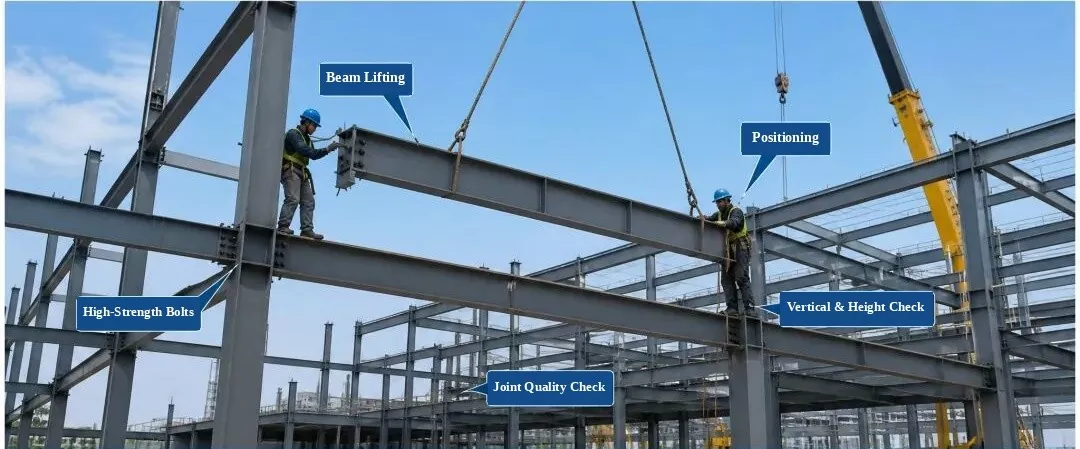

Installazzjoni u Spezzjoni tal-Qafas tal-Azzar

(Tikketti: Irfigħ tar-raġġ, Pożizzjonament, Boltijiet ta' qawwa għolja, Kontroll Vertikali u Għoli, Kontroll tal-Kwalità Konġunt)

1. Iċċekkja tal-Parti Dħul:Iċċekkja l-kwalità tal-materjal, id-daqs, il-kundizzjoni tal-wiċċ, u d-dritta. Installa biss wara li tgħaddi l-ispezzjoni.

2. Kontroll tal-Proċess:Ikkontrolla l-pożizzjonament tal-parti, l-għoli, l-allinjament vertikali, u l-issikkar tal-boltijiet waqt l-installazzjoni.

3. Oġġetti ta 'spezzjoni:Pożizzjoni tal-linja taċ-ċentru, għoli, allinjament vertikali, flatness tal-wiċċ, u kwalità tal-konnessjoni tal-bolt.

4. Standard tal-Kwalità:Għandhom jissodisfaw il-Kodiċi għall-Aċċettazzjoni tal-Kwalità tal-Kostruzzjoni tal-Istrutturi tal-Azzar (GB 50205-2020).

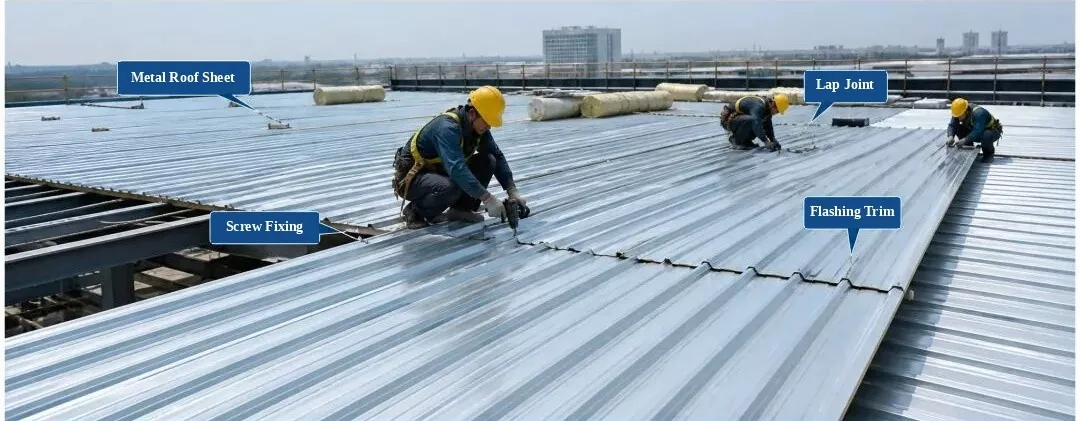

Installazzjoni & Spezzjoni tal-Folji tal-Bejt tal-metall profilati

(Tikketti: Folja tas-saqaf tal-metall, Ġonta tal-ħoġor, Twaħħil tal-kamin li jteptep waħdu, Trim li jteptep)

1. Iċċekkja tal-Materjal:Iċċekkja l-profil tal-pannell, il-ħxuna, il-kisi u l-kulur. Uża biss wara li tgħaddi l-ispezzjoni.

2. Regoli ta' Installazzjoni:Ikkomplika l-pannelli b'mod korrett u waħħalhom sew. Żomm l-ispazjar tal-kamin fil-limiti standard, mingħajr viti nieqsa jew mhux f'posthom.

3. Oġġetti ta 'spezzjoni:Flatness tas-saqaf, wisa 'koinċidenza, spazjar tal-punt tal-irbit, u dettalji ta' waterproofing.

4. Standard tal-Kwalità:Għandu jissodisfa l-Kodiċi Tekniku għall-Inġinerija tas-Saqaf tal-Metall (GB 50345-2012).

8. Installazzjoni u Spezzjoni tal-Qafas tal-Azzar — Stallazzjoni tat-Taraġ tal-Azzar u tal-Poġġaman

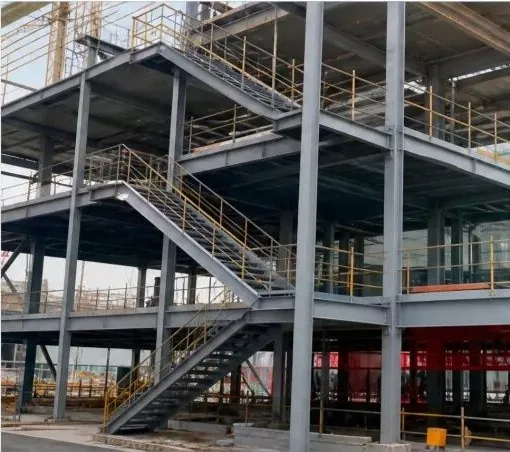

1. It-Taraġ u l-Poġġamani tal-Azzar lesti (Ritratt tas-Sit)

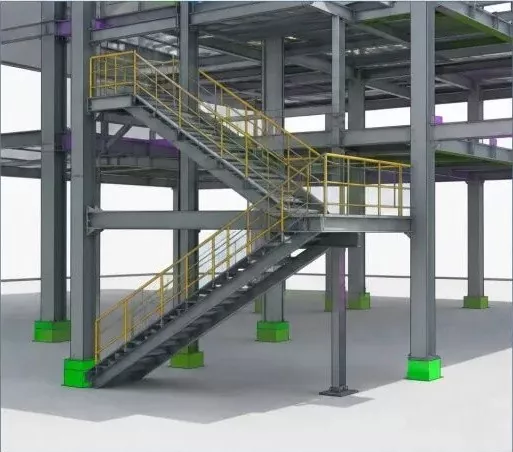

2. Mudell 3D BIM (Taraġ u Poġġamani tal-Azzar)

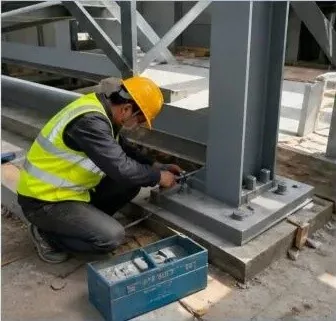

3. Installazzjoni tat-Turġien tal-Azzar (Xogħol fuq is-Sit)

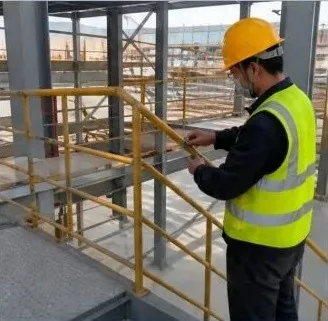

4. Installazzjoni tal-poġġaman (Xogħol fuq is-Sit)

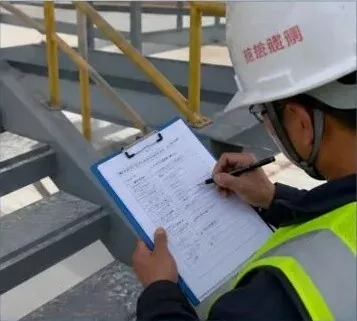

5. Spezzjoni tal-Kwalità tal-Installazzjoni (Kontroll tas-Sit)

Istruzzjonijiet:

Qabel ma tinstalla turġien u poġġamani tal-azzar, iċċekkja darbtejn id-dimensjonijiet tal-komponenti, l-għoli u l-linji taċ-ċentru tat-tqassim;
Meta tuża konnessjonijiet bil-bolt, iċċekkja d-daqs tal-bolt, il-kwantità u t-torque biex tiżgura konnessjoni soda;
Il-poġġamani installati għandhom ikunu sodi u dritti, b'weldjaturi sħaħ u lixxi li jissodisfaw ir-rekwiżiti tad-disinn u l-kodiċi;
Wettaq spezzjoni ta 'kwalità wara l-installazzjoni u imla r-rekord ta' spezzjoni biex tiżgura l-kwalità tal-proġett.

Standards tal-Proċess tal-Kostruzzjoni għall-Istrutturi tal-Azzar (Gwarniċi tal-Azzar)

Struttura tal-azzaresjintużaw ħafna fis-suq tal-kostruzzjoni tal-lum biex jibnu frejms tal-bini, u se jsiru l-għażla ewlenija għall-istrutturi tal-bini primarji fil-futur. L-istrutturi tal-azzar għandhom ħafna sottokategoriji, tipi ta 'strutturi u tipi ta' komponenti. Ibbażat fuq is-sistema strutturali, huma maqsuma f'erba 'tipi ewlenin: frejms tal-portal, grilji tal-ispazju, irfid, u strutturi tal-qafas.
