Gwida Sħiħa għall-Komponenti Strutturali tal-Azzar: Membri Sekondarji u Dettalji tal-Konnessjoni

Il-ħarġa preċedenti wriet id-dettalji u t-tpinġijiet tat-tqassim tal-membri primarji li jġorru t-tagħbija u l-membri tal-irbit u l-istabbiltà foststrutturali tal-azzarkomponenti. Din is-sessjoni tkompli bl-introduzzjoni ta’ komponenti sekondarji u mehmuża kif ukoll konnessjonijiet u fittings strutturali. Hawn taħt jinsabu d-deskrizzjonijiet ta 'pożizzjonijiet ta' tqassim tipiċi u listi kompluti ta 'kull komponent fil-bini tal-azzar.

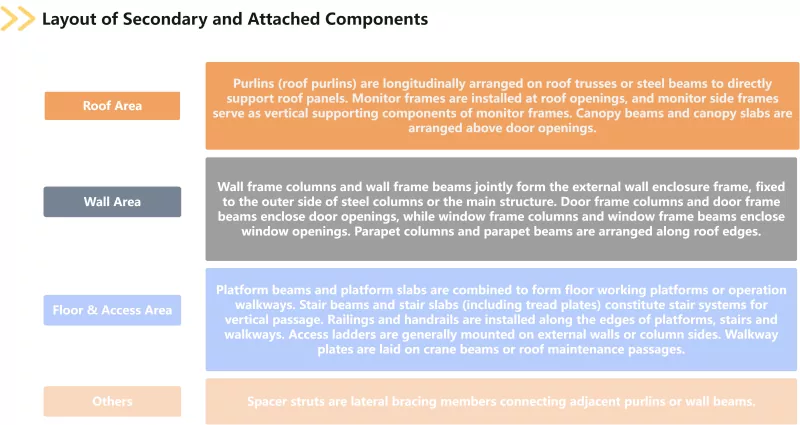

Komponenti sekondarji u mehmuża jinkludu purlins, kolonni tal-qafas tal-ħajt, travi tal-qafas tal-ħajt, frejms tal-monitor, frejms tal-ġenb tal-monitor, travi tat-turġien, ċangaturi tat-turġien, travi tal-pjattaforma, ċangaturi tal-pjattaformi, poġġamani, poġġamani, slielem tal-aċċess, pjanċi tal-passaġġi u struts tal-passaġġ, kolonni tal-qafas tal-bibien, travi tal-qafas tal-bibien, kolonni tal-qafas tat-twieqi, canopy frames, canopy columns beams travi parapetti. Purlins huma suddiviżi f'purlins tas-saqaf u purlins tal-ħajt, filwaqt li ċangaturi tat-turġien ikopru pjanċi tal-wiċċ ta 'barra. It-twettiq ta 'funzjonijiet ta' bini bħal egħluq, passaġġ, dawl ta 'ġurnata u ventilazzjoni, komponenti sekondarji u mehmuża jittrasmettu tagħbijiet tar-riħ, tagħbijiet tas-silġ u tagħbijiet oħra lill-istruttura prinċipali. Huma partijiet indispensabbli li jiżguraw l-integrità u l-funzjonijiet tas-servizz tal-bini tal-azzar.

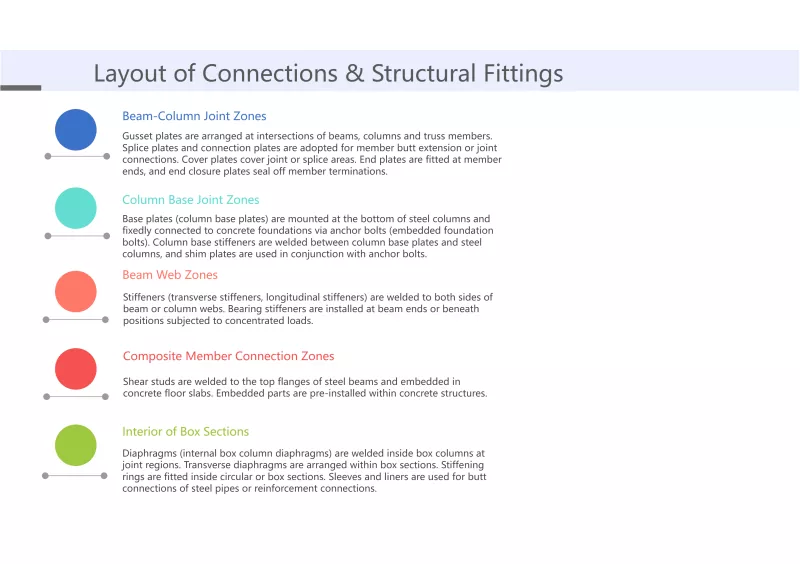

Konnessjonijiet u fittings strutturali jikkonsistu fi pjanċi gusset, stiffeners, bearings stiffeners, shim plates, pjanċi ta 'konnessjoni, splice plates, pjanċi tal-kopertura, pjanċi tal-għeluq tat-tarf, pjanċi tat-tarf, pjanċi tal-bażi, stiffeners tal-bażi tal-kolonna, boltijiet tal-ankra tal-kolonna, boltijiet ta' saħħa għolja, boltijiet ordinarji, shear studs, bultijiet inkorporati, stiffes, stiffening. dijaframmi u dijaframmi trasversali. Stiffeners huma maqsuma fi stiffeners trasversali u stiffeners lonġitudinali; pjanċi bażi jinkludu pjanċi bażi kolonna; Il-boltijiet tal-ankra tal-kolonna huma magħrufa wkoll bħala boltijiet tal-fondazzjoni inkorporati; shear studs jissejħu wkoll konnetturi ta 'stud; dijaframmi jkopru dijaframmi interni għall-kolonni tal-kaxxa. Bħala kategorija vitali tastruttura tal-azzarkomponenti, konnessjonijiet u fittings strutturali jiddeterminaw direttament jekk il-membri kollha li jġorru t-tagħbija jistgħux jaħdmu f'koordinazzjoni b'mod effettiv u jekk il-mogħdija tat-trasferiment tat-tagħbija hijiex kontinwa u affidabbli.

S'issa, l-erba' kategoriji ewlenin ta 'komponenti strutturali ta' l-azzar klassifikati skond il-kompożizzjoni strutturali ġew kollha magħżula. Il-komponenti kollha ta 'hawn fuq huma mfassla fuq tpinġijiet ta' kostruzzjoni ta 'bini ta' l-azzar, inklużi fl-analiżi tas-seħħ fir-rapporti tal-kalkolu strutturali, u miżmuma b'mod permanenti fl-istrutturi kompluti. Il-kombinazzjoni ta 'komponenti tvarja skond it-tipi ta' proġetti differenti. Fehim korrett tal-pożizzjonament funzjonali u l-loġika tat-tqassim ta 'kull tip ta' komponent huwa prerekwiżit għall-kumpilazzjoni ta 'kontijiet ta' kwantità preċiża u tiddetermina b'mod raġonevoli prezzijiet ta 'unità komprensivi, kif ukoll il-pedament biex jiġi żgurat li l-intenzjoni tad-disinn ta' strutturi tal-azzar tista 'tiġi ttrasformata f'bini fiżiku sigur u affidabbli.
