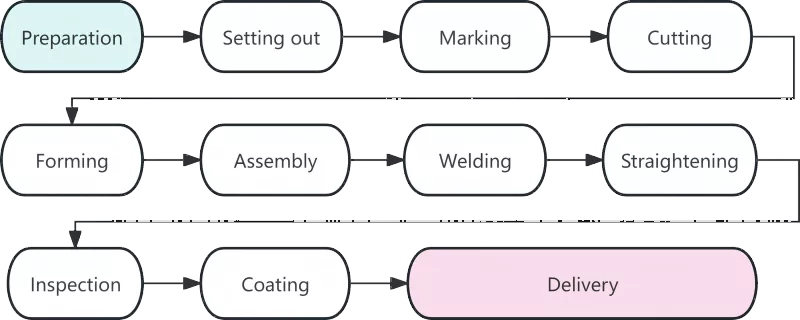

Analiżi tat-Teknoloġija tal-Produzzjoni tal-Istruttura tal-Azzar

Proċess

Deskrizzjoni

Preparazzjoni tal-Materjal

Il-preparazzjoni tal-materjal timmarka l-bidu tal-fabbrikazzjoni tal-istruttura tal-azzar, u l-kwalità tagħha taffettwa direttament il-proċeduri ta 'ħidma sussegwenti kollha. Il-kompiti ewlenin f'dan l-istadju jinkludu l-aċċettazzjoni tal-materjal, l-iddrittar u t-tindif tal-wiċċ. Wara li l-materjali tal-azzar jaslu fil-fabbrika, iċ-ċertifikati tal-materjal tagħhom għandhom jiġu kkontrollati mal-prodotti attwali. Spezzjoni mill-ġdid fuq il-kompożizzjoni kimika u l-proprjetajiet mekkaniċi għandha ssir għall-azzar użat fil-komponenti strutturali ewlenin. Azzar deformat ikkawżat waqt it-trasport għandhom jiġu ddrittati bl-użu ta 'roller straighteners jew magni tal-ġakkjar idrawliċi. L-esperjenza turi li madwar 80% tal-iżbalji dimensjonali fil-blanking jirriżultaw minn materja prima mhux dritta.

Lofting

Il-lofting huwa l-ewwel pass kritiku għall-kontroll ta 'preċiżjoni fil-manifattura tal-istruttura tal-azzar. Fuq pjattaformi ddedikati jew tabelli ta 'tqassim, it-tekniċi jiġbdu ġonot u linji tal-komponenti fuq skala sħiħa fi proporzjon ta' 1:1 skont tpinġijiet tad-disinn biex jiddefinixxu l-forom tal-partijiet. Minbarra l-verifika tad-dimensjonijiet tat-tpinġija, il-konċessjoni tat-tnaqqis tal-welding għandha tkun riżervata kif meħtieġ mill-proċessi rilevanti. Ġeneralment, allowance ta' 1 sa 1.5 millimetri għandha titwarrab għal kull weldjatura tar-ras.

Immarkar

Magħruf ukoll bħala skrining, l-immarkar jirreferi għall-proċedura tal-użu ta 'mudelli biex jimmarkaw il-pożizzjonijiet tat-toqob u l-linji tal-magni għall-kontorni tal-komponenti fuq pjanċi u sezzjonijiet tal-azzar. Il-prinċipju ta ' "partijiet kbar l-ewwel, partijiet żgħar aktar tard" huwa segwit biex timmassimizza r-rata ta' utilizzazzjoni tal-materjal. Permezz ta 'tqassim ottimizzat, ir-rata ġenerali ta' utilizzazzjoni tal-materjal tista 'tilħaq aktar minn 85%, u tista' saħansitra teċċedi 92% wara l-ottimizzazzjoni tat-tbejjit.

Qtugħ

Il-qtugħ huwa l-proċess ta 'separazzjoni tal-materja prima f'partijiet individwali tul linji mmarkati. Il-metodi ta 'qtugħ mainstream jinkludu qtugħ tal-gass, qtugħ tal-plażma u qtugħ bil-lejżer. L-applikazzjoni mifruxa tat-teknoloġija tal-qtugħ tal-kontroll numeriku tejbet il-preċiżjoni u l-effiċjenza tal-fabbrikazzjoni tal-istruttura tal-azzar. Xi uċuħ maqtugħin huma kkwalifikati għall-iwweldjar dirett mingħajr ipproċessar tat-tarf sekondarju.

Li jiffurmaw

Komponenti mhux lineari bħal travi mgħawġa u pajpijiet mgħawweġ għandhom ikunu ffurmati permezz ta 'liwi kiesaħ jew liwi sħun. Il-liwja kiesħa titwettaq f'temperatura tal-kamra u applikabbli għal komponenti mgħawġa komuni. Għall-liwi bis-sħana, l-azzar jissaħħnu għal 900-1100 ° C qabel il-liwi, li huwa adottat għal pjanċi ħoxnin jew komponenti b'raġġi ta 'liwi żgħar.

Assemblea

Assemblaġġ ifisser li tgħaqqad partijiet ipproċessati kif meħtieġ mit-tpinġijiet u li jiġu ffissati temporanjament permezz tal-iwweldjar tat-tack. Il-proċedura standard ta 'assemblaġġ hija kif ġej: Itħan ħjatat ta' splice ta 'pjanċi tal-flanġ → Neħħi burrs fuq pjanċi tal-web → Ikseb pożizzjonament preċiż b'magna ta' assemblaġġ → Assemblaġġ komplut ta 'azzar b'sezzjoni T b'ġenb wieħed → Aqleb l-assemblaġġ u spiċċa l-iffurmar ġenerali.

Iwweldjar

L-iwweldjar huwa l-proċedura ewlenija fil-manifattura tal-istruttura tal-azzar b'rekwiżiti tekniċi għoljin u kontroll strett tal-kwalità. Il-metodi ta ' wweldjar komunement użati jinkludu l-iwweldjar bl-ark mgħaddas awtomatiku, l-iwweldjar protett bil-gass CO₂ u l-iwweldjar bl-ark tal-metall protett.

Iddrittar

L-istress termali ġġenerat waqt l-iwweldjar se jikkawża deformazzjoni tal-komponent, li għandha tiġi eliminata bl-iddrittar biex terġa 'tiġi stabbilita l-forma ġeometrika oriġinali. Metodi komuni għall-iddrittar jinkludu l-iddrittar mekkaniku, l-iddrittar bil-fjamma u l-iddrittar kombinat. It-tisħin fuq l-istess pożizzjoni m'għandux isir aktar minn tliet darbiet, u s-sħana żejda hija strettament ipprojbita.

Spezzjoni

Tmexxija mill-proċess kollu tal-manifattura, l-ispezzjoni sservi bħala garanzija ewlenija għall-kwalità tal-prodott. Spezzjoni f'fażijiet tkopri prinċipalment l-ispezzjoni tal-materja prima, l-ispezzjoni fil-proċess u l-ispezzjoni ta 'wara l-iwweldjar. Difetti fatali bħal xquq u fużjoni mhux kompluta mhumiex permessi ġewwa weldjaturi.

Kisi

Il-kisi jipprovdi protezzjoni kontra l-korrużjoni u min-nar għall-istrutturi tal-azzar. Is-sistema ta 'kisi standard tikkonsisti fi tliet saffi: primer epoxy b'ħafna żingu, kisja intermedja tal-ħadid majkaċeu epoxy, u topcoat tal-polyurethane jew fluorocarbon. Kisi reżistenti għan-nar għandu jiġi applikat f'kowtijiet irqaq multipli. It-temperatura ambjentali għall-operazzjoni tal-kisi m'għandhiex tkun inqas minn 5°C, l-umdità relattiva m'għandhiex teċċedi 85%, u t-temperatura tal-wiċċ tal-azzar għandha tkun mill-inqas 3°C ogħla mill-punt tan-nida.

Kunsinna mill-Fabbrika

Il-kunsinna hija l-pass finali tal-manifattura tal-istruttura tal-azzar. Komponenti li jgħaddu mill-ispezzjoni finali se jiġu assenjati numri u marki tas-serje uniċi. Il-komponenti għandhom ikunu miġbura fi gruppi skont is-sekwenza tal-installazzjoni. Blokki tal-injam jew gaskits tal-gomma għandhom jitqiegħdu bejn il-komponenti biex jipprevjenu grif tal-kisi.
